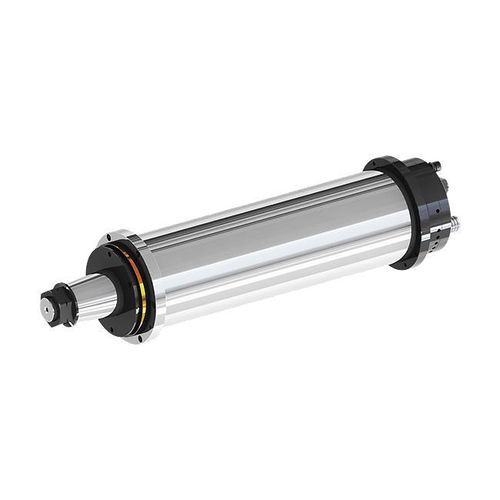

Husillo para rectificado DYFDM-200(100)20/23-F

motorizadoISOlubricado con aceite

Introducción
El modelo DYFDM-200(100)20/23-F es un husillo para rectificado de pistas de rodadura, pensado para máquinas dedicadas. Incorpora un motor síncrono trasero en servicio S1 y se recomienda refrigeración por aceite para controlar el comportamiento térmico durante operaciones continuas.

Especificaciones principales
Diámetro: φ200 mm
Velocidad máxima: 2500 rpm
Motor: motor síncrono trasero 23 kW (S1 100%), par continuo 110 N·m
Refrigeración: refrigeración por aceite (recomendado)

Datos técnicos
Modelo: DYFDM-200(100)20/23-F
Diámetro exterior de instalación (mm): φ200
Tipo de aceite de transmisión: ISO VG5
Presión de suministro de aceite (MPa): 2.5–3
Rigidez estática axial (N/μm): ≥350
Rigidez estática radial (N/μm): ≥200
Excentricidad radial del extremo delantero (mm): ≤0.001
Desplazamiento axial del extremo (mm): ≤0.001
Precisión de rotación (mm): ≤0.0003
Tipo de unidad: motor trasero
Movimiento de rotación: sentido antihorario
Velocidad máxima (rpm): 2500
Frecuencia máxima (Hz): 167
Sistema motor: motor síncrono
Tensión nominal (V): 380
Potencia de salida S1 100% (kW): 23
Par de salida S1 100% (N·m): 110
Corriente nominal S1 100% (A): 43
Peso neto (kg): 190±2

Aplicaciones y ventajas
Orientado a rectificadoras de pistas de rodadura, proporciona la rigidez y la precisión de giro necesarias para el acabado de pistas de rodamientos. El motor síncrono trasero garantiza entrega de par estable en régimen continuo y facilita la integración en cabezales de rectificado.

Características / especificaciones técnicas

• Modelo: DYFDM-200(100)20/23-F
• Diámetro de instalación: φ200 mm
• Velocidad máxima: 2500 rpm
• Sistema motor: motor síncrono trasero
• Potencia (S1 100%): 23 kW
• Par de salida (S1 100%): 110 N·m
• Corriente nominal (S1 100%): 43 A
• Tensión nominal: 380 V
• Tipo de aceite: ISO VG5
• Presión de suministro de aceite: 2.5–3 MPa
• Rigidez estática axial: ≥350 N/μm
• Rigidez estática radial: ≥200 N/μm
• Precisión de rotación: ≤0.0003 mm
• Excentricidad radial del extremo delantero: ≤0.001 mm
• Desplazamiento axial del extremo: ≤0.001 mm
• Movimiento de rotación: sentido antihorario
• Frecuencia máxima: 167 Hz
• Refrigeración: refrigeración por aceite (recomendado)
• Aplicación: rectificadoras de pistas de rodadura
• Peso neto: 190±2 kg
