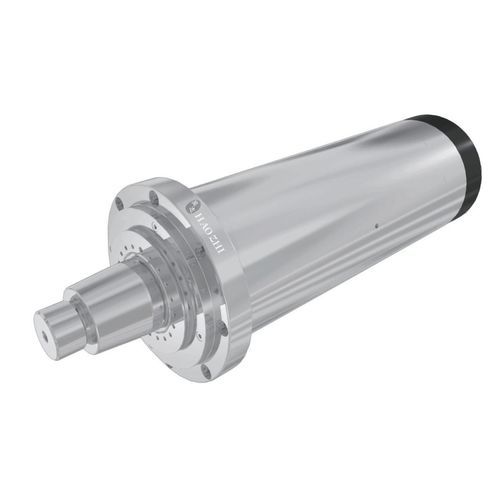

Husillo para rectificado DGZM-18006/25-FWS

motorizadorefrigerado por aguade alta velocidad

Descripción
Husillo diseñado para rectificado cilíndrico exterior que requiere elevada velocidad de muela y potencia continua. El DGZM-18006/25-FWS alcanza 6.000 rpm, 25 kW en servicio continuo (S1) y 37,5 kW en régimen intermitente, indicado para ciclos que precisan mayor velocidad de muela y mayor reserva de corte.

Especificaciones principales
Diámetro: Φ180 mm
Velocidad máxima: 6.000 rpm
Potencia (S1): 25 kW

Datos técnicos (tabla completa)
Modelo: DGZM-18005/25-FWS
Diámetro: Φ180 mm
Velocidad máxima: 6.000 rpm
Frecuencia máxima: 260 Hz
Velocidad nominal: 4.000 rpm
Frecuencia nominal: 200 Hz
Tensión nominal: 380 V
Corriente nominal: 50 A
Potencia nominal: 25 kW
Par nominal: GL7N.m
Tipo de motor: Motor asincrónico
Tipo de rodamiento: Cojinete de bolas en acero
Método de refrigeración: Refrigeración por agua
Caudal de refrigeración: 6-8 L/min (Presión hidráulica 0.25 MPa)
Tipo de sensor de temperatura del motor: PTC
Velocidad de vibración: ≤0.8 mm/s
Peso: 94 ± 2 kg
Interfaz de la herramienta: Cono exterior L6

Dimensiones
Diagrama dimensional disponible en la página del producto (imagen del diagrama mostrada).

Observaciones
El encabezado de la página indica DGZM-18006/25-FWS mientras que la tabla técnica figura DGZM-18005/25-FWS. La metadescripción menciona un par de 61.7 Nm; la tabla técnica indica el par nominal como "GL7N.m".

Características / especificaciones técnicas

• Modelo (encabezado): DGZM-18006/25-FWS
• Modelo (tabla técnica): DGZM-18005/25-FWS
• Diámetro: Φ180 mm
• Velocidad máxima: 6.000 rpm
• Velocidad nominal: 4.000 rpm
• Frecuencia máxima: 260 Hz
• Frecuencia nominal: 200 Hz
• Potencia continua (S1): 25 kW
• Potencia intermitente: 37,5 kW
• Par: 61.7 N·m (metadatos) / GL7N.m (tabla)
• Tensión nominal: 380 V
• Corriente nominal: 50 A
• Tipo de motor: Motor asincrónico
• Tipo de rodamiento: Cojinete de bolas de acero
• Refrigeración: Refrigeración por agua
• Caudal de refrigeración: 6–8 L/min (Presión hidráulica 0.25 MPa)
• Sensor temperatura motor: PTC
• Vibración: ≤0.8 mm/s
• Peso: 94 ± 2 kg
• Interfaz herramienta: Cono exterior L6
