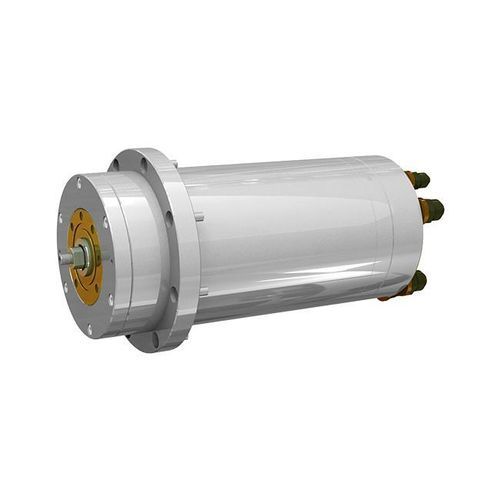

Husillo para rectificado interno DYFDM-150(035)240/7.5-XWS

motorizadohidrostáticoISO

Introducción
Diseñado para el rectificado de orificios a alta velocidad, la configuración DYFDM-150 realiza rectificados internos de precisión en un diámetro de instalación Φ150 mm. El soporte hidrostático mantiene la precisión de rotación dentro de 0.0001 mm durante la operación.

Especificaciones principales
Diámetro de instalación: Φ150 mm
Velocidad máxima: 24000 rpm

Datos técnicos

• Modelo: DYFDM-150(035)240/7.5-XWS
• Altura del centro (mm): φ150
• Tipo de aceite lubricante: ISO VG2
• Presión de suministro de aceite (MPa): 2.5–3.0
• Rigidez estática axial (N/μm): ≥50
• Rigidez estática radial (N/μm): ≥40
• Excentricidad radial del extremo delantero (mm): ≤0.0003
• Movimiento axial del extremo (mm): ≤0.0003
• Precisión de rotación (mm): ≤0.0001
• Tipo de accionamiento: Motor integrado
• Dirección de giro: Sentido antihorario
• Velocidad máxima (rpm): 24000
• Frecuencia máxima (Hz): 800
• Sistema de motor: Motor asincrónico
• Tensión nominal (V): 380
• Potencia de salida S1 100% (kW): 7.5
• Par de salida S1 100% (N·m): 3
• Corriente nominal S1 100% (A): 15
• Sistema de refrigeración: Refrigeración por aceite (recomendado)
• Área de aplicación: Rectificadoras internas de alta velocidad
• Peso (kg): 43±2

Características / especificaciones técnicas

• Soporte hidrostático que asegura un error de rotación muy bajo (≤0.0001 mm).
• Diseñado para rectificado interno de alta velocidad hasta 24 000 rpm.
• Motor integrado que simplifica la instalación y reduce componentes de transmisión.
• Aceite recomendado: ISO VG2; presión de suministro 2.5–3.0 MPa.
• Alta rigidez estática: axial ≥50 N/μm; radial ≥40 N/μm.
