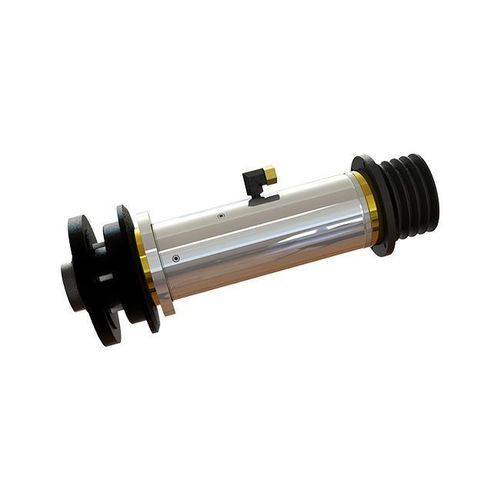

Husillo para rectificado DYFJM-120(065)28/5.5A2-F

de accionamiento por correaISO

INTRODUCCIÓN
El modelo DYFJM-120(065)28/5.5A2-F es un husillo compacto para rectificado cilíndrico con especificación de alta rigidez radial. Rigidez radial ≥800 N/μm para soportar cargas de rectificado; diámetro de instalación φ120 mm y masa 58±1 kg reducen el espacio requerido en la máquina. Datos operativos: muñón φ65 mm, precisión de rotación ≤0.0003 mm, velocidad 2200 rpm.

Especificaciones clave
Diámetro: Φ120 mm
Rigidez radial: ≥800 N/μm
Diámetro del muñón: φ65 mm
Velocidad nominal/máxima: 2200 rpm
Precisión de rotación: ≤0.0003 mm
Peso: 58±1 kg

DATOS TÉCNICOS
Diámetro exterior de instalación (mm): φ120
Diámetro del muñón (mm): φ65
Tipo de aceite de transmisión: ISO VG3
Presión de suministro de aceite (MPa): 2.0-2.5
Rigidez estática axial (N/μm): ≥100
Rigidez estática radial (N/μm): ≥800
Excentricidad radial del extremo delantero (mm): ≤0.001
Desplazamiento axial del extremo (mm): ≤0.001
Precisión de rotación (mm): ≤0.0003
Tipo de accionamiento: Transmisión por correa (belt drive)
Dirección de giro: Sentido horario
Velocidad nominal/máxima (rpm): 2200
Área de aplicación: Rectificadoras cilíndricas
Peso (kg): 58±1

Características / Especificaciones técnicas

• Modelo: DYFJM-120(065)28/5.5A2-F
• Diámetro de instalación: φ120 mm
• Diámetro del muñón: φ65 mm
• Tipo de aceite de transmisión: ISO VG3
• Presión de suministro de aceite: 2.0-2.5 MPa
• Rigidez estática axial: ≥100 N/μm
• Rigidez estática radial: ≥800 N/μm
• Excentricidad radial del extremo delantero: ≤0.001 mm
• Desplazamiento axial del extremo: ≤0.001 mm
• Precisión de rotación: ≤0.0003 mm
• Tipo de unidad: Transmisión por correa
• Dirección de rotación: Sentido horario
• Velocidad nominal/máxima: 2200 rpm
• Aplicación: Rectificadoras cilíndricas
• Peso: 58±1 kg
