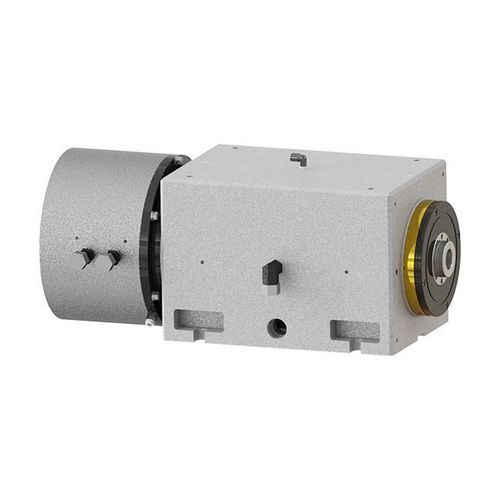

Husillo para rectificado DYFDM-125(080)15/5.5-XVM

hidrostáticoISOlubricado con aceite

Resumen
Diseñado para su uso como cabezal de máquina-herramienta en lugar de un husillo de alta velocidad, el DYFDM-125(080)15/5.5-XVM combina rotación bidireccional con un motor síncrono de 220 V. El par nominal de 41,4 N·m y el soporte hidrostático garantizan una rotación estable de la pieza hasta 1.500 rpm.

Datos principales
Diámetro: Φ125 mm
Velocidad máxima: 1500 rpm

Datos técnicos

• Modelo: DYFDM-125(080)15/5.5-XVM
• Altura del centro (mm): 125
• Tipo de aceite lubricante: ISO VG5
• Presión de suministro de aceite (MPa): 2,5–5,0
• Rigidez estática axial (N/μm): ≥ 300
• Rigidez estática radial (N/μm): ≥ 250
• Excentricidad radial del extremo delantero (mm): ≤ 0,0005
• Desplazamiento axial del extremo (mm): ≤ 0,0005
• Precisión de rotación (mm): ≤ 0,0002
• Tipo de transmisión: Tracción de motor trasero
• Movimiento de rotación: Rotación bidireccional
• Velocidad máxima (rpm): 1500
• Frecuencia máxima (Hz): 375
• Sistema motor: Motor síncrono
• Tensión nominal (V): 220
• Potencia de salida S1 100% (kW): 6,5
• Par de salida S1 100% (N·m): 41,4
• Corriente nominal S1 100% (A): 18,4
• Sistema de refrigeración: Refrigeración por aceite (recomendado)
• Aplicación: Cabezal para máquina-herramienta
• Peso (kg): 223 ±10

Características / especificaciones

• Soporte hidrostático para alta estabilidad de rotación
• Accionamiento por motor síncrono trasero con rotación bidireccional
• Alta precisión de rotación ≤ 0,0002 mm y mínimo juego radial
• Recomendado sistema de refrigeración por aceite y lubricante ISO VG5
• Idóneo para aplicaciones de cabezal exigentes
