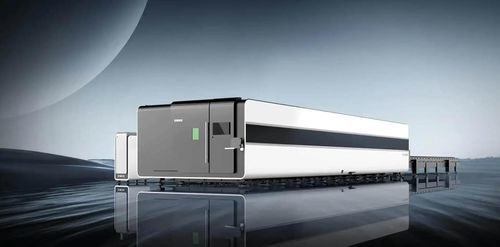

Máquina de corte láser de fibra LF4020GH

para aceropara chapas gruesaspara chapa metálica

Descripción del producto
Cortadora láser de fibra de gran formato LF4020GH de la serie GH. Solución de 8 kW a 60 kW para el corte de chapa larga y gruesa hasta 12 m en una sola pasada, pensada para producción industrial y piezas de gran tamaño.

Capacidad mejorada para chapas gruesas
Permite el corte de paneles completos de hasta 12 m de longitud en una sola pasada. Rendimiento dinámico mejorado que aporta mayor velocidad de corte y mayor capacidad de corte en materiales gruesos.

Bancada soldada con mortaja y remaches
La bancada está fabricada con chapas de acero superpesadas soldadas por mortaja y remache, recocido para alivio de tensiones, con nervaduras internas de refuerzo y soporte de tubo transversal para alta rigidez y estabilidad a largo plazo.

Estructura de extracción matricial
Sistema de extracción independiente en doble fila y múltiples filas con particiones de alta estanqueidad que filtra eficazmente gases, humo y polvo para mejorar el rendimiento medioambiental del proceso de producción.

Sistema bus y motor bus
Sistema EtherCAT con motores EtherCAT que permite ajustes en tiempo real, coordinación eficiente y despliegue simplificado.

Funciones clave

• Corrección DA de presión de aire — Asegura que la presión del gas auxiliar alcance con precisión el valor establecido.
• Retracción inteligente de la cabeza — Ajusta automáticamente la presión de retracción para un movimiento suave.
• Eliminación de escoria tras perforación — Limpieza rápida de escorias tras el perforado para mejorar calidad y eficiencia.
• Microjuntas sin rastro — Puntos de conexión mínimos para corte en lote sin marcas visibles.
• Anti-colisión visual — Detección por visión que detiene el corte si personal entra en la zona de trabajo y emite alertas para proteger la seguridad de la máquina.
• Sustitución automática de boquillas — Cambio automático de boquillas para favorecer el procesamiento automatizado continuo.

Muestras y aplicaciones
Se proporcionan imágenes de muestras e ilustraciones de aplicaciones industriales para mostrar ejemplos de procesamiento y casos de uso típicos en construcción naval, estructuras metálicas, maquinaria agrícola y equipos pesados.

Parámetros técnicos
Modelos: LF4020GH | LF6025GH | LF12025GH
Área de trabajo: 4050 mm × 2030 mm | 6050 mm × 2530 mm | 12500 mm × 2550 mm
Potencia láser (opcional): 60000W/40000W/30000W/20000W/15000W/12000W/8000W
Dimensiones: 11320 × 3690 × 2860 mm | 15554 × 4345 × 2705 mm | 27980 × 4345 × 2705 mm
Precisión posicionamiento X/Y: ±0.03 mm
Precisión repetida X/Y: ±0.02 mm
Velocidad máxima: 150–220 m/min
Aceleración máxima: 1.5G–2.5G

Características / especificaciones técnicas

• Modelo: LF4020GH
• Serie: GH Series
• Área de trabajo: 4050 mm × 2030 mm
• Potencia láser opcional: 8 kW a 60 kW (8000W/12000W/15000W/20000W/30000W/40000W/60000W)
• Dimensiones máquina: 11320 × 3690 × 2860 mm
• Precisión posicionamiento X/Y: ±0.03 mm; repetibilidad: ±0.02 mm
• Velocidad máxima: 150–220 m/min; aceleración máxima: 1.5G–2.5G
• Construcción de la bancada: chapa de acero superpesada soldada por mortaja y remaches, recocida y con refuerzos internos
• Extracción: extracción de humos particionada, doble fila multi-líneas de alta estanqueidad
• Control: sistema EtherCAT con motores EtherCAT para ajustes en tiempo real
• Funciones automatizadas: corrección DA de presión, retracción inteligente, eliminación de escoria, microjuntas sin rastro, detección visual de seguridad, cambio automático de boquillas
