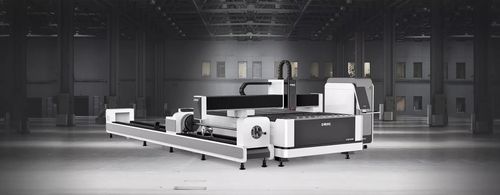

Máquina de corte láser de fibra LF3015CNR

para aluminiopara acero inoxidablede chapa

Visión general del producto
El LF3015CNR es una máquina CNC de corte por láser de fibra de uso dual, diseñada para cortar tanto chapas metálicas como tubos. El diseño integrado chapa‑y‑tubo reduce el espacio ocupado y aumenta la productividad en entornos industriales.

Puente de aluminio aeronáutico 3.ª generación
Fabricado según estándares aeronáuticos mediante extrusión con prensa de 4300 t y tratamiento de envejecimiento hasta un equivalente 6061 T6. El puente de aluminio ofrece tenacidad, bajo peso, resistencia a la corrosión y mejora del rendimiento dinámico.

Uso dual y ahorro de espacio
El LF3015CNR permite el corte de chapas y tubos en una misma célula, disminuyendo la superficie necesaria frente a máquinas separadas y optimizando el flujo de trabajo.

Diseño de sujeción
Sujetadores eléctricos a ambos lados con centrado automático. Rango de ajuste diagonal: 20–200 mm para un agarre tubular seguro y repetible.

Soporte tubular automático segmentado
Soportes de tubo inteligentes y segmentados evitan la deformación durante el corte de tramos largos y mantienen la concentricidad durante el proceso.

Enfoque automático (sin operación manual)

• Sin enfoque manual — Control de lente por software para perforado y corte automático en diferentes espesores de chapa.
• Amplio rango de ajuste — Rango de enfoque −10 mm a +10 mm, resolución 0,01 mm; adecuado para espesores de chapa de 0 a 20 mm.
• Mayor vida útil — Lentes colimadoras y de enfoque con disipadores refrigerados por agua para reducir la temperatura de la cabeza de corte.

Cama soldada de tubos rectangulares segmentados
La cama utiliza una estructura tipo panal metálico de grado aeronáutico, ensamblada con múltiples tubos rectangulares y refuerzos internos para alta rigidez, resistencia a la tracción y estabilidad de las guías.

• Alta resistencia estructural y estabilidad para evitar deformaciones a largo plazo
• Grosor de pared del tubo rectangular: 10 mm; peso aproximado de la cama: 4500 kg

Transmisión y precisión
Componentes de accionamiento de precisión: cremallera YYC, motores Yaskawa y reductores Motoreducer. Precisión de posicionamiento repetible: ±0,02 mm; aceleración máxima hasta 1,5 G para cortes a alta velocidad y larga vida útil.

Aplicaciones industriales
Diseñada para el procesamiento integrado de chapas y tubos. Sectores típicos: componentes para petróleo y tubería, bastidores de equipos de fitness, fabricación automotriz, armarios eléctricos y fabricación de piezas en chapa fina.
Materiales y espesores indicativos: chapas/tubos de acero carbono 0,5–5 mm, chapas de acero inoxidable 0,5–2,5 mm, acero galvanizado y electrozincado, acero silicio; rango de diámetros de tubo: 20–220 mm.

Parámetros técnicos / especificaciones

• Modelo: LF3015CNR
• Opciones de potencia láser: 1000 W, 2000 W, 3000 W, 4000 W, 6000 W, 8000 W, 12000 W (opcional)
• Dimensiones totales: 9250 × 4500 × 2300 mm
• Área de trabajo (chapa): 3050 × 1530 mm
• Precisión de posicionamiento repetible: ±0,02 mm
• Velocidad máxima de desplazamiento: 100 m/min
• Aceleración máxima: 1,5 G
• Tensión/Frecuencia: 380 V / 50 Hz o 60 Hz, 60 A
• Rango de enfoque automático: −10 mm a +10 mm, precisión 0,01 mm
• Espesor de chapa adecuado: acero carbono 0,5–5 mm; acero inoxidable 0,5–2,5 mm
• Rango de diámetros de tubo: 20–220 mm
• Cama: cama soldada con tubos rectangulares segmentados, grosor pared tubo rectangular 10 mm, peso aproximado 4500 kg
