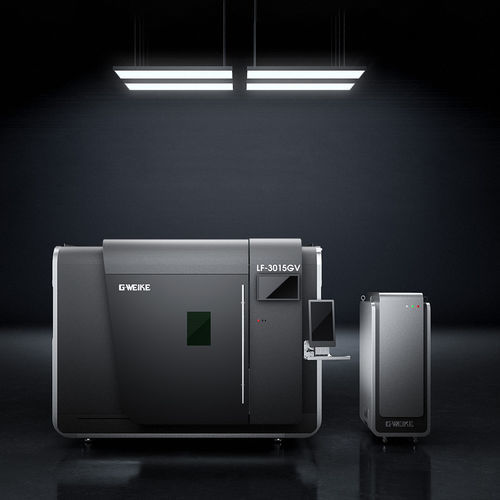

Máquina de corte láser de fibra GV series

de chapapara chapa metálicaservoaccionada

Descripción general
La serie GV de máquinas de corte por láser de fibra ofrece velocidad de desplazamiento ultraalta y precisión para el procesamiento masivo de chapas. La combinación de 3G de aceleración máxima y filtrado pasa-bajos de 10 Hz permite arranques/paradas rápidos y movimientos estables a alta velocidad para recorridos de corte complejos.

Características de rendimiento clave

• Aceleración máxima 3G y filtrado pasa-bajos 10 Hz para mantener un movimiento estable a alta velocidad.
• Velocidad máxima de desplazamiento de hasta 200 m/min para aumentar el rendimiento.
• Algoritmos optimizados de trayectoria de corte que reducen los desplazamientos en vacío y mejoran la eficiencia de procesamiento en más del 50% en geometrías complejas.

Aspectos mecánicos y estructurales

• Diseño estructural de alta estabilidad que mantiene la precisión a largo plazo desde la bancada hasta la viga y la transmisión.
• Viga de panal hueca ligera con optimización topológica: +18% de rigidez a la torsión al mismo peso o −25% de peso a rigidez equivalente para preservar la estabilidad durante movimientos a alta velocidad.
• Bancada pesada soldada con bajo centro de gravedad y costillas laterales ensanchadas para mejorar la resistencia a la flexión y torsión y evitar micro-deformaciones por alivio de tensiones.

Óptica y cabeza de corte

• Cabezal de corte láser inteligente BLT con ranura más estrecha y zona afectada por calor reducida para una mejor calidad de borde.
• Diseño de refrigeración por agua de todo el conjunto cubriendo más del 90% del trayecto óptico para suprimir la deformación térmica y mantener una calidad de haz consistente en procesamientos continuos.

Accionamiento y transmisión

• Motor servo de alta velocidad y alto par que entrega hasta 300% de par, 5000 rpm de velocidad pico e inercia de rotor 136,6 kg·cm² para respuesta instantánea y control preciso en contornos complejos.
• Reductor integrado de estilo alemán con eje de salida y engranajes optimizados; componentes clave en acero aleado 42CrMo para mayor rigidez, resistencia al desgaste y vida útil.

Automatización y producción
La máquina admite integración fluida con sistemas automáticos de carga y descarga para lograr procesamiento de chapa totalmente automatizado a alta velocidad y reducir la dependencia de mano de obra.

Industrias de aplicación

• Armarios eléctricos y envolventes
• Maquinaria de construcción
• Fabricación de chapa
• Industria automotriz
• Fabricación de ascensores
• Utensilios de cocina y mobiliario de cocina

Especificaciones técnicas

• Modelo: LF-3015GV | LF-4020GV | LF-6020GV
• Formato de procesamiento: 3050×1530 mm | 4050×2030 mm | 6030×2030 mm
• Potencia láser: 3000W / 6000W / 12000W (Opcional)
• Velocidad máxima ejes X/Y: 200 m/min
• Precisión de posicionamiento repetible X/Y: ±0,02 mm
• Precisión de posicionamiento X/Y: ±0,03 mm
• Aceleración máxima / filtrado pasa-bajos: 3G / 10 Hz
• Capacidad máxima de carga de mesa: 1200 / 2300 / 3200 kg
• Tensión y frecuencia nominal: 380V 50Hz/60Hz
