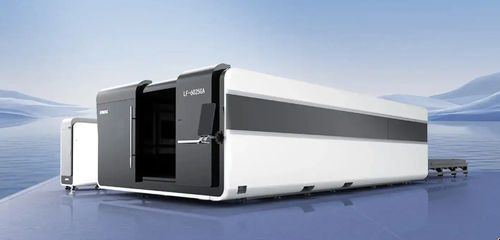

Máquina de corte láser de fibra LF3015GA

para metalpara chapa metálicaCNC

Resumen
El LF3015GA de la serie GA es una máquina CNC de corte por láser de fibra diseñada para el procesamiento de chapa con precisión. Los elementos clave incluyen una bancada de acero pesado ensamblada por mortaja y remache con recocido de alivio de tensiones, una mesa de intercambio de doble posición para el cambio rápido de planchas, una estructura de extracción en matriz para extracción de humo compartimentada y sellada, y control inteligente del cabezal para precisión de corte y protección contra colisiones.

Características principales

• Bancada de acero superpesado ensamblada por mortaja y remache con recocido de alivio de tensiones, nervios de refuerzo internos y soportes de tubos transversales para alta rigidez y estabilidad a largo plazo.
• Mesa de intercambio de doble posición: intercambio rápido de aproximadamente 15 segundos para aumentar la productividad y reducir tiempos de manipulación.
• Estructura de extracción en matriz: extracción independiente en múltiples filas y compartimentada de alta estanqueidad para eliminar eficazmente gases, humos y polvo.
• Corrección de presión de aire DA para mantener una presión de aire de proceso constante.
• Cambio automático de boquillas para admitir procesos de producción automatizados.
• Supresión inteligente de vibraciones: ajuste Z en tiempo real para minimizar anomalías de vibración en el corte.
• Detección de colisión por seguidor para reducir el riesgo de colisiones del cabezal con planchas deformadas o irregulares.
• Capacidad de procesamiento de muestras demostrada mediante múltiples imágenes de muestras específicas del sector en la página del producto.

Parámetros técnicos (visión general de la serie)
Modelos: LF3015GA (GA Series) ; LF4020GA (GA Series) ; LF6025GA (GA Series)
Áreas de trabajo: 3050 x 1530 mm ; 4050 x 2030 mm ; 6050 x 2530 mm
Potencia láser (opcional): 1500 W / 2000 W / 3000 W / 4000 W / 6000 W / 12000 W
Dimensiones (L x A x H): 8580 x 2850 x 2300 mm ; 10750 x 3350 x 2300 mm ; 15000 x 4018 x 2300 mm
Precisión de posicionamiento eje X/Y: ±0,03 mm
Precisión de repetición eje X/Y: ±0,02 mm
Velocidad máxima: 120 m/min
Aceleración máxima: 1,5 G

Industrias de aplicación
Adecuada para el corte de chapa de alta precisión en sectores manufactureros como fabricación industrial, mobiliario metálico, componentes HVAC, piezas automotrices, envolventes eléctricas y otras aplicaciones de chapa. En la página del producto hay imágenes de muestras por sector.

Especificaciones técnicas

• Modelo: LF3015GA
• Serie: GA Series
• Área de trabajo: 3050 x 1530 mm
• Potencia láser (opcional): 1500 W / 2000 W / 3000 W / 4000 W / 6000 W / 12000 W
• Dimensiones (L x A x H): 8580 x 2850 x 2300 mm
• Precisión de posicionamiento eje X/Y: ±0,03 mm
• Precisión de repetición eje X/Y: ±0,02 mm
• Velocidad máxima: 120 m/min
• Aceleración máxima: 1,5 G
• Construcción de bancada: bancada de acero ensamblada por mortaja y remache con recocido de alivio y nervios de refuerzo internos
• Mesa: mesa de intercambio de doble posición (≈15 segundos de intercambio)
• Extracción: estructura de extracción en matriz con compartimentación sellada y extracción independiente multi-fila
• Funciones de control/auxiliares: corrección de presión de aire DA; cambio automático de boquillas; supresión inteligente de vibraciones; detección de colisión por seguidor
