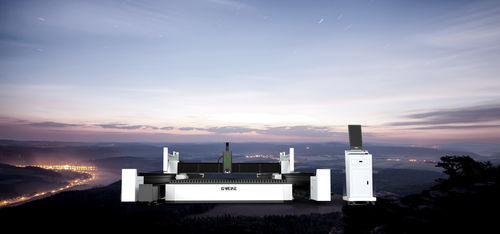

Máquina de corte láser de fibra SL series

para aceropara metalpara chapa metálica

Descripción general
La máquina de corte por láser de fibra sobre riel SL Series es un sistema modular de gran formato diseñado para corte metálico preciso y de alta productividad. Incorpora bancada separada, ventilación por zonas, cortinas fotoeléctricas de seguridad en la viga y posibilidad de corte biselado multángulo opcional.

Bancada modular
La bancada modular permite longitudes personalizadas. La bancada y la mesa de trabajo están diseñadas por separado. Tubos rectangulares de gran sección son soldados y aliviados por recocido, garantizando estabilidad estructural, precisión reproducible y transporte simplificado.

Formato personalizado
Las configuraciones pueden adaptarse a los requisitos del cliente, soportando diferentes distribuciones de gran formato y sistemas de manipulación de piezas.

Ventilación por zonas
La ventilación por zonas ofrece soplado por el lado derecho y aspiración por el izquierdo para controlar los humos y reducir la deposición de carbono, manteniendo un entorno de corte más limpio y mejorando la calidad del corte.

Protección con cortina luminosa
Las cortinas luminosas instaladas en ambos lados de la viga proporcionan protección continua al operario a lo largo del área de corte y ayudan a prevenir incidentes por colisión.

Corte biselado (opcional)
El corte biselado opcional 0–45° multángulo permite obtener perfiles biselados en una sola pasada para la preparación de soldaduras y geometrías complejas. Accesorios disponibles: cabezal de corte biselado, plataforma de operador y cajón para consumibles.

Funciones inteligentes y opciones

• Corrección DA de presión de aire: control preciso para alcanzar el valor de presión de salida configurado.
• Reemplazo automático de boquillas: módulo opcional para soportar procesos automatizados o sin operador.
• Supresión inteligente de vibraciones: ajuste en tiempo real del eje Z para minimizar vibraciones durante el corte.
• Detección de colisión por seguidor: reduce el riesgo de colisiones causadas por piezas deformadas o irregulares.

Muestra
Se proporcionan muestras de corte para demostrar la capacidad de procesamiento en diversos tipos y espesores de metal.

Aplicaciones

• Maquinaria agrícola
• Estructuras de acero
• Industria de torres
• Construcción naval
• Maquinaria minera
• Procesamiento de chapa
• Equipos mecánicos
• Maquinaria de construcción

Parámetros técnicos
Modelos: 16032SL (SL Series) | 24032SL (SL Series)
Área de trabajo: 16000×3200 mm (16032SL) | 24000×3200 mm (24032SL)
Opciones de potencia láser: 135000 W, 80000 W, 60000 W, 40000 W, 30000 W
Precisión de posicionamiento X/Y: 0.1/10m & 0.05/5m
Precisión de reposicionamiento X/Y: 0.05 mm

Especificaciones / Características técnicas

• Serie: SL Series
• Modelos: 16032SL, 24032SL
• Área de trabajo: 16000×3200 mm / 24000×3200 mm
• Potencia láser: 135000 W, 80000 W, 60000 W, 40000 W, 30000 W
• Precisión posicionamiento X/Y: 0.1/10m & 0.05/5m
• Precisión repetida X/Y: 0.05 mm
• Bancada modular para longitud personalizable
• Ventilación por zonas con soplado derecho y aspiración izquierda
• Cortinas luminosas de seguridad a ambos lados de la viga
• Cabezal de corte biselado 0–45°, plataforma y cajón opcionales
• Funciones: corrección DA de presión de aire, reemplazo automático de boquilla (opcional), supresión inteligente de vibraciones, detección de colisión por seguidor
