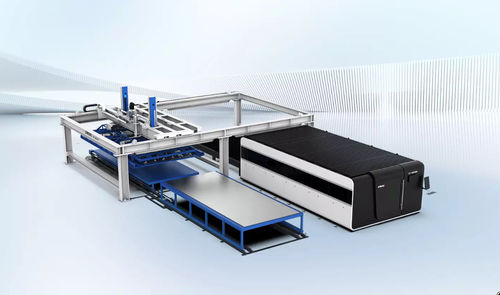

Máquina de corte láser de fibra GAS

para metalde chapade placas

Descripción general
La cortadora láser de fibra GAS SERIES está diseñada para el procesamiento industrial de chapas de gran capacidad. Ofrece formato extragrande (hasta 6000×2500 mm), alta carga soportada y un flujo automatizado que integra carga por succión al vacío, corte láser y descarga dentada. El bastidor pórtico modular permite configuraciones escalables (1 a 2 o 1 a N) y la detección inteligente protege las piezas contra arañazos durante la manipulación.

Características clave

• Formato super grande y mayor capacidad de carga: área de trabajo hasta 6000×2500 mm, capacidad de carga hasta 3 t.
• Alta automatización: carga automática por succión, corte láser y descarga dentada para operación estable y continua.
• Diseño del bastidor pórtico modular: secciones modulares para montaje rápido y disposiciones 1→2 o 1→N.
• Detección inteligente y protección del material: carga por placa única con sensores para evitar arañazos.

Aplicaciones

• Fabricación automotriz
• Producción de mobiliario de oficina
• Industria eléctrica
• Fabricación de chasis y armarios
• Fabricación de ascensores
• Fabricación de utensilios de cocina
• Fachadas decorativas y muros cortina
• Fabricación mecánica
• Industria de moldes
• Componentes para transporte ferroviario
• Componentes para equipos médicos

Parámetros técnicos
Tamaño máximo de placa cargada: 6000×2500 mm
Tamaño mínimo de placa cargada: 2000×1000 mm
Espesor máximo de placa (carga/descarga): 14 mm
Espesor mínimo de placa (carga/descarga): 1 mm
Peso máximo de placa (carga/descarga): 2000 kg
Peso de carga monocapa del carro de intercambio: 5 T
Altura de carga monocapa del carro de intercambio: 50 mm
Velocidad de traslación del manipulador: 10–25 m/min
Velocidad de elevación del manipulador: 5–12 m/min
Velocidad de intercambio del carro eléctrico: 12 m/min
Tiempo de ciclo de trabajo: 280 s
Potencia del equipo: 43 kW
Peso total del sistema: 17000 kg
Tubo de entrada de aire del equipo: 16 mm
Fuente de aire del equipo: 0,6–0,7 MPa
Requisitos de alimentación: 380 V / 50 Hz

Especificaciones técnicas

• Tamaño máximo de placa cargada: 6000×2500 mm
• Tamaño mínimo de placa cargada: 2000×1000 mm
• Espesor máximo de placa (carga/descarga): 14 mm
• Espesor mínimo de placa (carga/descarga): 1 mm
• Peso máximo de placa (carga/descarga): 2000 kg
• Peso de carga monocapa del carro de intercambio: 5 T
• Altura de carga monocapa del carro de intercambio: 50 mm
• Velocidad de traslación del manipulador: 10–25 m/min
• Velocidad de elevación del manipulador: 5–12 m/min
• Velocidad de intercambio del carro eléctrico: 12 m/min
• Tiempo de ciclo de trabajo: 280 s
• Potencia del equipo: 43 kW
• Peso total del sistema: 17000 kg
• Tubo de entrada de aire del equipo: 16 mm
• Fuente de aire del equipo: 0,6–0,7 MPa
• Requisitos de alimentación: 380 V / 50 Hz
