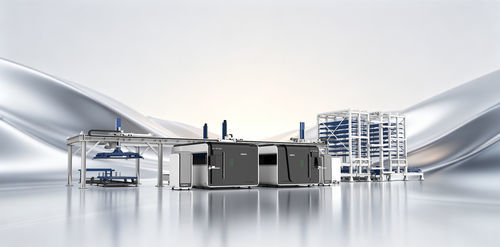

Línea de producción de chapa

automáticarobotizadaflexible

Resumen
Magacines dobles, ocupación reducida | Un sistema de carga alimenta dos máquinas de corte láser con integración fluida | Funcionamiento totalmente automático y desatendido 24/7.

Automatización de proceso completo
Desde el almacenamiento de planchas y la carga automática hasta el corte láser, el clasificado de piezas terminadas y la descarga de residuos, el flujo de trabajo está completamente automatizado para reducir la dependencia de mano de obra y aumentar el rendimiento.

Características

• Almacenamiento de planchas
• Carga automática
• Integración con corte láser
• Clasificado de piezas terminadas
• Descarga de residuos

Magacín vertical de doble torre — Ahorro de espacio
Cada torre tiene 8 capas (16 capas en total), cada capa con capacidad hasta 3 t. Soporta almacenamiento simultáneo de más de 10 tipos de planchas y tamaños desde 1200×1000 mm hasta 3000×1500 mm.

Un sistema alimenta dos máquinas
Un único sistema de carga atiende con precisión a dos cortadoras láser, minimizando tiempos de inactividad y mejorando la eficiencia de manipulación de material y la productividad global.

Clasificado inteligente
Separación automática de piezas terminadas y residuos. Alturas de capa personalizadas disponibles bajo pedido. Interfaces estándar ERP y MES para integración con sistemas de fábrica digital.

Configuración flexible
Diseñado para integración fluida en fábricas inteligentes; admite alturas de capa personalizadas e interfaces ERP/MES estándar para conectividad avanzada.

Industrias de aplicación

• Procesamiento de chapa
• Estructuras de acero
• Maquinaria de ingeniería
• Fabricación de ascensores
• Armarios y recintos
• Transporte ferroviario
• Fabricación de utensilios de cocina
• Industria automotriz

Especificaciones técnicas

• Área máxima de procesamiento: 3050×1530 mm (personalizable)
• Tiempo de intercambio de mesa: 15 s
• Precisión de posicionamiento X/Y: ±0.03 mm
• Tipo de protección láser: Protección láser cerrada
• Precisión de reposicionamiento X/Y: ±0.02 mm
• Material de la viga: Aluminio grado aeronáutico
• Velocidad máxima de desplazamiento X/Y: 120 m/min
• Método de lubricación: Lubricación automática
• Aceleración máxima: 2 G
• Potencia láser compatible: 1500–20000 W
• Capacidad máxima de carga de la mesa: 1300 kg
• Equipo de magacín: 2
• Capacidad máxima del robot: 300 kg
• Capas totales de almacenamiento: 16
• Velocidad de traslación del robot: 10–30 m/min
• Tamaño máximo de plancha almacenada: 3000×1500 mm (personalizable)
• Velocidad de elevación del robot: 5–10 m/min
• Tamaño mínimo de plancha almacenada: 1200×1000 mm
• Capacidad de carga del carro de intercambio por capa: 3 T
• Capacidad por capa: 3 T
• Velocidad de intercambio del carro eléctrico: 10 m/min
• Altura máxima de pila de material por capa: 90 mm
• Consumo total de energía: 42 kW
• Velocidad de carga/descarga del magacín: 5–20 m/min
• Diámetro de la tubería de entrada de aire: 12 mm
• Velocidad de elevación del magacín: 5–10 m/min
• Presión de alimentación de aire: 0.6–0.7 MPa
• Espesor máximo de plancha para carga/descarga por robot: 5 mm
• Requisitos de alimentación: 3 fases 5 hilos, 380 V
• Espesor mínimo de plancha para carga/descarga por robot: 0.8 mm
