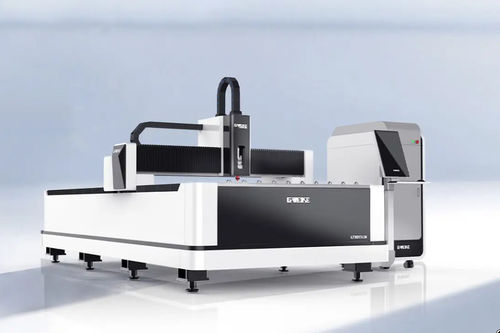

Máquina de corte láser de fibra LN series

para metalpara chapas metálicas delgadaspara la industria del automóvil

Resumen
La máquina de corte por láser de fibra de plataforma única de la serie LN está diseñada para el corte preciso de chapas delgadas a medianas. La máquina incorpora servomotores con bus doble para una mejor respuesta dinámica y alcanza una velocidad en vacío de 120 m/min con una aceleración máxima de 1,5G. El diseño modular de la mesa facilita el transporte y reduce los costes de mantenimiento. El pórtico está fabricado en perfil de aluminio de grado aeroespacial, extruido con prensa de 4300 toneladas y envejecido hasta 6061 T6 para una alta relación resistencia-peso.

Características clave

• Sistema de servomotores con bus doble — mejora el rendimiento dinámico en ~30%
• Aceleración máxima: 1,5G
• Velocidad en vacío: 120 m/min
• Mesa modular para facilitar el transporte y reducir costes de mantenimiento
• Pórtico de aluminio aeroespacial (extrusión con prensa de 4300 t, envejecido 6061 T6)
• Corrección DA de presión de aire para alcanzar con precisión la presión de salida establecida
• Sustitución automática de boquilla para procesos automatizados
• Supresión inteligente de vibraciones del eje Z para reducir las oscilaciones de corte
• Evitación de colisiones durante el movimiento para disminuir riesgos de impacto

Muestra
Se proporcionan imágenes de muestras y ejemplos de piezas para ilustrar la calidad de corte y las geometrías típicas.

Aplicaciones
Diseñada para fabricantes y talleres que requieren corte por láser de fibra en chapas de espesor fino a medio en sectores como fabricación metálica, componentes automotrices, carcasas electrónicas y piezas industriales generales.

Parámetros técnicos

• Modelos: LF6025LN II | LF4020LN II | LF3015LN II
• Área de trabajo: 6100×2550 mm | 4100×2050 mm | 3050×1520 mm
• Opciones de potencia láser: 12.000 W / 6.000 W / 4.000 W / 3.000 W / 2.000 W / 1.000 W
• Precisión de posicionamiento X/Y: ±0,05 mm (todos los modelos)
• Precisión de repetición X/Y: ±0,03 mm (todos los modelos)
• Tensión/frecuencia nominal: 380 V 50 Hz / 60 Hz (todos los modelos)
• Aceleración máxima: 1,5G
• Velocidad en vacío: 120 m/min

Especificaciones

• Modelo (plano focal): LF3015LN
• Serie: LN Series
• Ejemplos de área de trabajo: LF6025LN II — 6100×2550 mm; LF4020LN II — 4100×2050 mm; LF3015LN II — 3050×1520 mm
• Potencias disponibles: 1.000 W / 2.000 W / 3.000 W / 4.000 W / 6.000 W / 12.000 W
• Precisión de posicionamiento X/Y: ±0,05 mm
• Precisión de repetición X/Y: ±0,03 mm
• Tensión/frecuencia nominal: 380 V, 50 Hz / 60 Hz
• Aceleración máxima: 1,5G
• Velocidad en vacío: 120 m/min
• Pórtico: perfil de aluminio aeroespacial, extrusión prensa 4300 t, envejecido 6061 T6
• Características: servomotores con bus doble, mesa modular, corrección DA de presión de aire, sustitución automática de boquilla, supresión inteligente de vibraciones, evitación de colisiones
