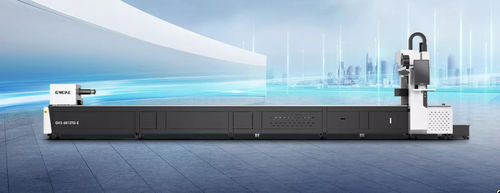

Máquina de corte láser TG-E

para metalde tubospara aplicaciones médicas

Resumen
La serie TG-E, máquina de corte láser de tubos con mordaza frontal desplazada, está diseñada para un corte de tubos eficiente y de reducido espacio con sujeción estable y reducción del remanente. El desplazamiento de la mordaza frontal permite procesar remanentes ultra-cortos para tubos de cualquier longitud (remanente mínimo hasta 30 mm). El corte final se realiza con sujeción de doble mordaza para mayor estabilidad.

Características principales

• Mordaza frontal con desplazamiento para procesar remanentes ultra-cortos (remanente mínimo hasta 30 mm)
• Sujeción con doble mordaza para cortes finales estables
• Diseño altamente integrado: armario eléctrico, fuente láser y sistema neumático integrados en la bancada para reducir la huella en ~30%
• Sistema bus inteligente que admite funciones como corte en vuelo y operación sin trazado
• Opciones de mordaza neumática de alto rendimiento (120/160)

Aplicaciones
Mobiliario de oficina, equipos médicos, equipamiento de fitness, ferretería y sanitarios, barandillas, tuberías y sectores relacionados.

Parámetros técnicos (tabla)
6012 TG-E Series | 6016 TG-E Series
Potencia láser: 1500 W / 3000 W | 1500 W / 3000 W
Rango de sujeción: Φ10–Φ120 mm; cuadrado: 10×10–120×120 mm | Φ10–Φ160 mm; cuadrado: 10×10–160×160 mm
Velocidad máxima de rotación: 140 rpm | 140 rpm
Longitud efectiva de corte del tubo: 6500 mm | 6500 mm
Capacidad máxima por tubo: 80 kg | 80 kg
Diseño de mordaza de alto rendimiento: 120 mordaza neumática | 160 mordaza neumática

Especificaciones técnicas

• Serie: TG-E Series (6012, 6016)
• Opciones de potencia láser: 1500 W o 3000 W
• Rango de sujeción (6012): Φ10–Φ120 mm; cuadrado: 10×10–120×120 mm
• Rango de sujeción (6016): Φ10–Φ160 mm; cuadrado: 10×10–160×160 mm
• Velocidad máxima de rotación: 140 rpm
• Longitud efectiva de corte del tubo: 6500 mm
• Capacidad máxima por tubo: 80 kg
• Opciones de mordaza neumática: 120 (6012) / 160 (6016)
