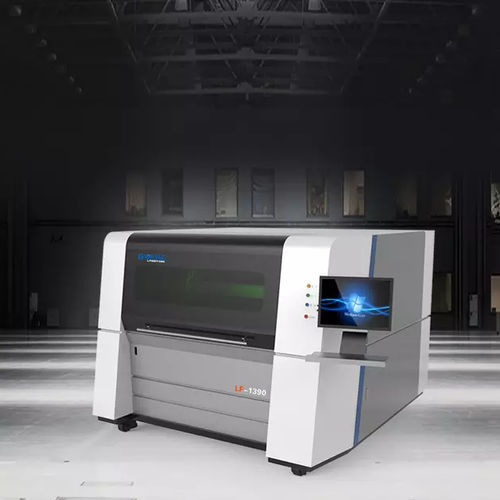

Máquina de corte láser de fibra LF1390

para acero inoxidablepara metalpara chapas metálicas delgadas

Portico de aluminio aeronáutico (tercera generación)
Fabricado según normas aeronáuticas por extrusión con prensa de 4300 toneladas y tratado por envejecimiento para alcanzar la resistencia 6061 T6. El pórtico de aluminio aeronáutico ofrece bajo peso, buena tenacidad, resistencia a la corrosión y mayor velocidad de mecanizado.

Seguridad y extracción de humos en recinto cerrado

• Diseño de máquina totalmente cerrada.
• La ventana de observación está equipada con vidrio protector láser conforme a la norma CE europea.
• Los humos generados durante el corte se filtran dentro del recinto para minimizar emisiones y el impacto ambiental.

Diseño de doble riel y doble accionamiento en eje Y
Ambos lados del eje Y cuentan con doble guía y doble tornillo de bolas motorizado para evitar la flexión del tornillo y la deformación de la línea de corte, garantizando rectitud y precisión en trazados y arcos a alta velocidad.

Enfoque automático (sin operación manual)

• Sin enfoque manual: el software ajusta automáticamente la lente de enfoque para el punzonado y el corte de placas de distinto espesor; el ajuste automático es hasta diez veces más rápido que el manual.
• Amplio rango de ajuste: -10 mm a +10 mm, precisión 0,01 mm; adecuado para chapas de 0 a 20 mm de espesor.
• Mayor vida útil: la lente colimadora y la lente de enfoque cuentan con disipadores térmicos refrigerados por agua para reducir la temperatura de la cabeza de corte y prolongar su vida útil.

Transmisión y precisión
Las máquinas de corte láser de fibra G.WEIKE están equipadas con servomotores Panasonic (Japón), tornillos de bolas TBI rectificados con doble accionamiento en el eje Y, tornillo de bolas TBI rectificado en el eje X y guías lineales Hiwin. Precisión de posicionamiento repetible hasta ±0,02 mm, aceleración máxima de corte 0,5G y vida útil esperada superior a 10 años.

Aplicaciones industriales
LF1390 está diseñada para corte de alta precisión y es apta para sectores con estrictos requisitos de exactitud: maquinaria, microelectrónica, vidrio y electrónica. Especializada en el corte de chapas metálicas finas como acero inoxidable, chapa galvanizada y placas electroforjadas.

Parámetros técnicos
Modelo de la máquina | LF1390
Potencia láser | 500W, 800W, 1000W, 2000W, 3000W (opcional)
Área de trabajo | 1300 × 900 mm
Precisión de posicionamiento repetible | ±0,02 mm
Velocidad máxima | 40 m/min
Aceleración máxima | 0,5G
Modo de transmisión | Accionamiento por tornillo de bolas rectificado de precisión
Alimentación | 220V, 50/60Hz, 60A

Especificaciones / especificaciones técnicas

• Modelo de la máquina: LF1390
• Potencia láser: 500W, 800W, 1000W, 2000W, 3000W (opcional)
• Área de trabajo: 1300 × 900 mm
• Precisión de posicionamiento repetible: ±0,02 mm
• Velocidad máxima: 40 m/min
• Aceleración máxima: 0,5G
• Modo de transmisión: Accionamiento por tornillo de bolas rectificado de precisión
• Alimentación: 220V / 50Hz / 60Hz / 60A
