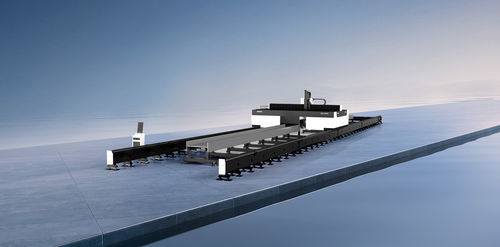

Máquina de corte láser GKS-12015S

para acerode chapade perfiles

Descripción general Máquina profesional de corte por láser para perfiles de acero, diseñada para el procesamiento de perfiles de acero, con funciones de corte, perforación, biselado, fijación, marcado y alineación en un único equipo. Características clave del diseño

• Diseño «todo en uno»: corte, perforación, biselado, fijación, marcado y alineación, todo en una sola máquina.
• Doble uso para chapas y perfiles de acero: admite el procesamiento de perfiles y chapas de acero para satisfacer diversas necesidades de procesamiento.
• Estructura de bancada en pórtico: Estable y fiable, con un rendimiento dinámico mejorado; procesamiento móvil mediante pórtico para acciones de corte flexibles.
• Anidamiento Tekla con un solo clic: Admite el corte a partir de archivos de datos de modelado estructural 3D de TEKLA para permitir un anidamiento inteligente y rápido sin necesidad de planos separados.
• Compensación en tiempo real: Capacidades de compensación en tiempo real para mejorar la precisión del corte.
• Mecanismo exclusivo de ajuste instantáneo de la mesa de corte: Ajustes rápidos para cortar perfiles de acero de diferentes anchuras y rápida eliminación de escoria tras la perforación para mejorar la calidad y la eficiencia.
• Área de procesamiento extragrande: Diseño modular con doble estación de trabajo de hasta 25,5 metros de longitud para el procesamiento a gran escala.
• Articulación 3D de 5 ejes + eje oscilante de gran envergadura: Adaptable a cortes irregulares y tridimensionales, como cortes rectos, cortes en bisel y cortes planos a medio borde.

Aplicaciones Construcción de estructuras de acero, maquinaria de ingeniería, procesamiento de metales, puentes y túneles, chasis de vehículos, maquinaria portuaria. Parámetros técnicos (tabla) Modelo de la máquina GKS-12015S Potencia del láser 12 000 W / 20 000 W / 30 000 W Recorrido del eje X / eje Y / eje Z 3 500 mm / 28 000 mm / 1 050 mm Aceleración máxima 0,5 G Precisión de posicionamiento de los ejes X/Y ±0,25 mm/m Precisión de posicionamiento repetido de los ejes X/Y ±0,05 mm Especificaciones de alimentación 380 V/50 Hz Características / especificaciones técnicas

• Modelo: GKS-12015S
• Opciones de potencia láser disponibles: 12 000 W, 20 000 W, 30 000 W
• Recorrido (X / Y / Z): 3 500 mm / 28 000 mm / 1 050 mm
• Aceleración máxima: 0,5 G
• Precisión de posicionamiento (X/Y): ±0,25 mm/m
• Precisión de posicionamiento repetido (X/Y): ±0,05 mm
• Fuente de alimentación: 380 V / 50 Hz
• Funciones: Corte, perforación, biselado, bloqueo, marcado, alineación
• Estructura: Bancada en pórtico para un rendimiento dinámico estable
• Características especiales: Anidamiento Tekla con un solo clic, mecanismo de ajuste instantáneo de la mesa de corte, articulación 3D de 5 ejes y gran capacidad del eje oscilante
