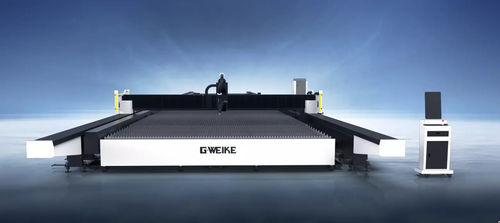

Máquina de corte láser de fibra SA series

para aceropara metalpara chapa metálica

Resumen
La SA Series es una máquina de corte por láser de fibra de doble pórtico, extra-ancha y extra-larga, diseñada para el procesamiento de chapas sobredimensionadas. El diseño lineal multi-pista garantiza un movimiento a alta velocidad fluido y estable. Anchura de trabajo hasta 6 m y longitud hasta 60 m. Configuración opcional de doble haz/doble cabeza permite cortes simultáneos sin interferencias.

Características clave

• Plataforma de corte ultra-ancha y ultra-larga (hasta 6×60 m) para manejo de chapas de gran formato.
• Accionamiento de doble carril en eje Y para mayor estabilidad dinámica; aceleración hasta 1,4 G y velocidad de recorrido hasta 140 m/min.
• Protecciones multinivel: cortinas de seguridad delanteras y traseras y supervisión inteligente HD para control visual continuo del proceso.
• Sistema de extracción “follow-blow + extracción matricial”: ventiladores axiales montados en el pórtico proporcionan flujo de aire dirigido; mesa fija con extracción zonificada para eliminar humos de forma simultánea.
• Corte biselado 0–45° con cabeza AB de doble oscilación que admite tipos de bisel X, Y y V para trabajos de biselado multiángulo.
• Diseño de bancada y plataforma partida que separa la superficie portante de la base para reducir tensiones y mantener la precisión a largo plazo en operaciones de alta potencia.
• Detección de recortes por visión para extracción de contornos de restos irregulares, escaneo por lotes y nesting inteligente con un clic para aumentar productividad y rendimiento de material.

Puntos destacados de rendimiento
Accionamiento de doble carril en eje Y para estabilidad dinámica; aceleración máxima 1,4 G; velocidad de recorrido hasta 140 m/min. El nesting basado en visión mejora significativamente el rendimiento y la utilización del material.

Detección de recortes por visión
Extracción precisa de contornos de restos irregulares, escaneo por lotes y nesting inteligente con un clic. Incrementos de productividad reportados hasta 200% y mejora del rendimiento de material hasta 175% en casos reales.

Visualización de muestras
Muestras de corte y piezas procesadas que muestran la calidad de borde, la consistencia del bisel y la precisión geométrica alcanzables.

Aplicaciones típicas

• Maquinaria agrícola
• Fabricación de estructuras de acero
• Torres de transmisión
• Construcción naval
• Maquinaria minera
• Procesamiento de chapa
• Equipo mecánico pesado
• Maquinaria de construcción

Parámetros técnicos
GKS14040SA (SA Series) — Área de trabajo (mm): 14000×4000; Potencia láser (W): 135000 / 80000 / 60000 / 40000 / 30000; Precisión de posicionamiento: 0.1/10m & 0.05/5m; Precisión de repetición X/Y: 0.05 mm; Velocidad máx. de recorrido X/Y: 100–140 m/min; Aceleración: 1G–1.4G.
GKS40040SA (SA Series) — Área de trabajo (mm): 40000×4000; Potencia láser (W): 135000 / 80000 / 60000 / 40000 / 30000; Precisión de posicionamiento: 0.1/10m & 0.05/5m; Precisión de repetición X/Y: 0.05 mm; Velocidad máx. de recorrido X/Y: 100–140 m/min; Aceleración: 1G–1.4G.
GKS60060SA (SA Series) — Área de trabajo (mm): 60000×6000; Potencia láser (W): 135000 / 80000 / 60000 / 40000 / 30000; Precisión de posicionamiento: 0.1/10m & 0.05/5m; Precisión de repetición X/Y: 0.05 mm; Velocidad máx. de recorrido X/Y: 100–140 m/min; Aceleración: 1G–1.4G.

Especificaciones

• Serie: SA Series
• Tipo de máquina: Máquina de corte por láser de fibra de doble pórtico, ultra-ancha y ultra-larga
• Ancho máximo de trabajo: hasta 6 m
• Longitud máxima de trabajo: hasta 60 m
• Opciones de potencia láser: 135000W, 80000W, 60000W, 40000W, 30000W
• Precisión de posicionamiento: 0.1/10m & 0.05/5m
• Precisión de repetición X/Y: 0.05 mm
• Velocidad máxima X/Y: 100–140 m/min
• Aceleración: 1G–1.4G (máx. 1.4 G)
• Corte biselado: 0–45° con cabeza AB de doble oscilación (soporta X, Y, V)
• Extracción de humos: Follow-blow + extracción matricial con ventiladores axiales montados en el pórtico y mesa con extracción zonificada
• Seguridad: cortinas de luz delanteras y traseras y supervisión inteligente HD
• Diseño: bancada y plataforma partidas para reducir tensiones y alargar vida útil
• Visión: Detección de recortes por visión con escaneo por lotes y nesting inteligente (mejoras en productividad y rendimiento)
