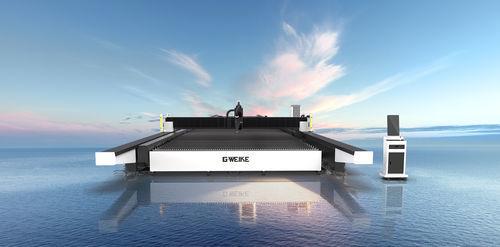

Máquina de corte láser SAG series

para aceropara metalpara chapa metálica

Resumen
La máquina de corte láser de ranura ultra-ancha de doble vía Serie SAG emplea una estructura lineal de múltiples vías para proporcionar un movimiento estable y de alta velocidad. Está disponible en formatos anchos y largos con anchuras personalizables de hasta 6 m y longitudes de hasta 60 m para piezas de gran tamaño.

Rendimiento
La configuración de doble vía en el eje Y ofrece una respuesta dinámica mejorada con una aceleración máxima de 1,4G y una velocidad máxima de enlace de 140 m/min. El diseño con plataforma y bancada separadas reduce el impacto de la carga sobre el bastidor para aumentar la vida útil de los componentes, manteniendo precisión y eficiencia de corte a largo plazo.

Capacidad de corte biselado
El corte biselado de 0° a 45° está soportado por un mecanismo de doble péndulo AB, lo que permite realizar ranuras en múltiples ángulos, incluidos perfiles en X, Y y V, dentro del rango indicado.

Eliminación de humos y polvo
El sistema "Following Wind + extracción en matriz" utiliza tres ventiladores axiales de alta potencia que se desplazan de forma reciprocante a lo largo del puente para proporcionar soplado, combinado con extracción sincronizada por zonas en la mesa fija para mejorar la eficiencia de eliminación de humos y polvo.

Seguridad y monitorización
Las protecciones incluyen rejas de seguridad instaladas en ambos extremos del puente y un sistema de monitorización inteligente HD en tiempo real para garantizar visibilidad y control completos del proceso de corte.

Diseño y opcionales
Equipamiento opcional: plataforma, cajón y cerramiento. El sistema opcional de residuos visuales ofrece extracción precisa de contornos de restos irregulares con escaneo masivo con un solo clic y anidado automático para mejorar el rendimiento y la utilización del material.

Aplicaciones típicas

• Maquinaria agrícola
• Estructuras de acero
• Industria de torres
• Construcción naval
• Maquinaria minera
• Procesamiento de chapa
• Equipos mecánicos
• Maquinaria de construcción

Parámetros técnicos

• Modelos de máquina: 10050SAG, 12040SAG, 14040SAG, 16040SAG, 40040SAG, 60060SAG
• Opciones de potencia láser: 12 000W / 40 000W / 60 000W / 80 000W / 135 000W
• Área de trabajo (personalizable): longitud 6 m–60 m; opciones de ancho 4 m, 5 m, 5,2 m, 5,5 m, 6 m
• Aceleración máxima: 1,4G
• Velocidad máxima de enlace: 140 m/min
• Rango de corte biselado: 0°–45° (mecanismo doble péndulo AB)
• Eliminación de humos: Following Wind + extracción en matriz con ventiladores axiales reciprocantes y extracción sincronizada en mesa
• Precisión de posicionamiento X/Y: 0.1/10 m & 0.05/5 m
• Precisión de reposicionamiento X/Y: ±0.05 mm
• Opcionales: plataforma, cajón, cerramiento, sistema visual de residuos
