Conexión pivotante para ensamblaje de perfiles THCYE

Descripción

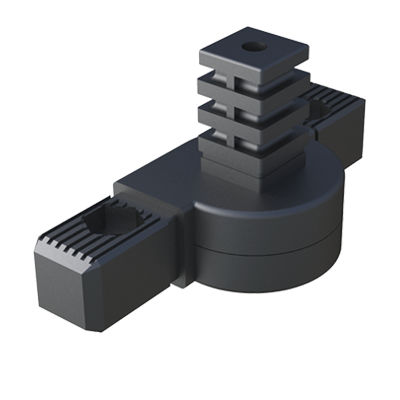

El conector articulado 3 vías THCYE está diseñado para unir tres tubos cuadrados. Ofrece un ajuste angular según referencia (rango 0°–190° o 45°–200°) y dispone de alojamientos para tuerca hexagonal en las espigas horizontales.

Dibujo / Certificaciones

• Dibujo PDF: disponible
• UL94: -
• IP: -
• RoHS: Conforme
• Medidas expresadas en: Milímetros
• Video: disponible

Referencias
Referencia | Para Tubo | Grosor Tubo | L / H | Ángulo (A) [Tipo] | Alojamiento Tuerca (SW)
02300400059 | 20 x 20 | 1,50 | 35,00 / 42,00 | 0° a 190° [1] | SW 10
02300400066 | 30 x 30 | 2,00 | 41,00 / 41,00 | 0° a 190° [1] | SW 13
02300400067 | 30 x 30 | 2,00 | 41,00 / 41,00 | 45° a 200° [1] | SW 13

Características / especificaciones técnicas

• Función: conector articulado para unir tres tubos cuadrados
• Rangos de ángulo disponibles: 0°–190° o 45°–200° (según referencia)
• Material: Nylon (PA6) con refuerzo de fibra de vidrio
• Tamaños compatibles: 20 x 20 mm, 30 x 30 mm
• Grosores disponibles: 1,50 mm, 2,00 mm
• Alojamiento para tuerca: SW 10, SW 13
• RoHS: conforme
• Documentación: dibujos 2D (PDF) y vídeo del producto disponibles
