Conexión pivotante para ensamblaje de perfiles THCCC

Descripción

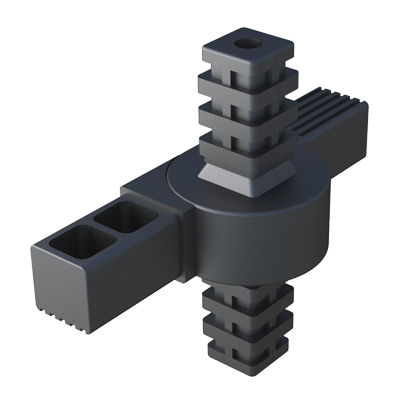

El conector articulado 4 vías THCCC está diseñado para conectar cuatro tubos cuadrados. El eje horizontal permite un ajuste de ángulo según la referencia (0º–190º o 0º–180º). El pasador vertical gira alrededor de su eje (sin inclinación) y es reemplazable para adaptarse a distintas geometrías. Material: Nylon (PA6).

Documentación y conformidad

• RoHS: Conforme
• UL94: No especificado / no aplicable
• IP: No especificado / no aplicable
• Dibujo 2D (PDF) y vídeo demostrativo disponibles

Medidas
Medidas expresadas en: Milímetros.

Tabla de referencias
Referencia | Para Tubo | Grosor Tubo | L / H | Ángulo (A) [Tipo]
02300400218 | 25 x 25 | 1,50 | 38,00 / 42,00 | 0º a 190º [1]
02300400219 | 25 x 25 | 1,50 | 38,00 / 42,00 | 0º a 180º [4]
02300400228 | 40 x 40 | 2,00 | 49,00 / 42,50 | 0º a 180º [3]

Recursos
Dibujo 2D disponible (PDF). Vídeo del producto disponible mostrando montaje y movimiento.

Características / Especificaciones técnicas

• Modelo / Familia: THCCC
• Aplicación: conector articulado para 4 tubos cuadrados
• Material: Nylon (PA6)
• Rango de ángulo horizontal: 0º–190º o 0º–180º según referencia
• Paso vertical: rotación sobre su eje, reemplazable
• Unidades: milímetros
• RoHS: Conforme
• UL94: No especificado
• IP: No especificado
• Referencias y dimensiones: 02300400218 (25 x 25, esp.1,50, L/H 38,00/42,00, 0º–190º), 02300400219 (25 x 25, esp.1,50, 0º–180º), 02300400228 (40 x 40, esp.2,00, 0º–180º)
