Conexión de tubo redondo LTRKC

de poliamidade acero zincado

Descripción

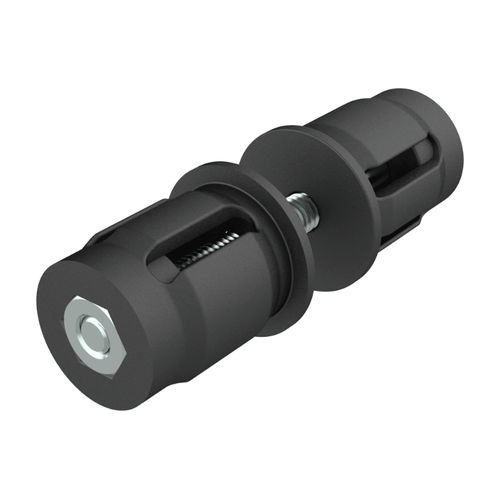

El conector lineal doble LTRKC permite unir dos tubos redondos para obtener una conexión recta de 180°. El conector se introduce en los tubos hasta la cabeza y se fija por fricción: la rotación opuesta de los tubos genera una unión por tracción cuya resistencia depende del material y estado de los tubos. En tubos secos, limpios, libres de aceite y con revestimiento resistente, se puede alcanzar alta resistencia a la tracción con un apriete relativamente bajo.

Material y acabado
Cuerpo: Poliamida (PA6). Color estándar: Negro (RAL 9005). Tornillería (tornillo y tuerca): Acero cincado (ZCS). Suministro: premontado.

Notas de instalación
Debido al importante efecto expansor tras la instalación, no se recomienda su uso en tubos de aluminio de pared fina ni en tubos de plástico blando con espesor de pared de 1 mm.

Tabla - Referencias
Referencia | Para Tubo | Grosor Tubo | L | H | Métrica (M)
00700900000 | 15 | 1,00 | 20,00 | 1,50 | M6
00700900001 | 16 | 1,00 | 20,00 | 1,50 | M6
00700900002 | 16 | 1,50 | 20,00 | 1,50 | M6
00700900003 | 18 | 1,00 | 20,00 | 1,50 | M6
00700900004 | 18 | 1,50 | 20,00 | 1,50 | M6
00700900005 | 20 | 1,00 | 20,00 | 1,50 | M6
00700900006 | 20 | 1,50 | 20,00 | 1,50 | M6
00700900007 | 20 | 1,00 | 20,00 | 1,50 | M6
00700900008 | 20 | 1,50 | 20,00 | 1,50 | M6
00700900009 | 23 | 1,00 | 20,00 | 1,50 | M6
00700900010 | 24 | 1,00 | 20,00 | 1,50 | M6
00700900011 | 24 | 1,50 | 20,00 | 1,50 | M6
00700900012 | 25 | 1,00 | 26,00 | 1,50 | M6
00700900013 | 25 | 1,50 | 26,00 | 1,50 | M6
00700900014 | 25 | 2,00 | 26,00 | 1,50 | M6
00700900015 | 26 | 1,00 | 26,00 | 1,50 | M6
00700900016 | 26 | 1,50 | 26,00 | 1,50 | M6
00700900017 | 26 | 2,00 | 26,00 | 1,50 | M6
00700900018 | 26 | 2,50 | 26,00 | 1,50 | M6
00700900019 | 27 | 1,00 | 26,00 | 1,50 | M6
00700900020 | 27 | 1,50 | 26,00 | 1,50 | M6
00700900021 | 27 | 2,00 | 26,00 | 1,50 | M6
00700900022 | 27 | 2,50 | 26,00 | 1,50 | M6
00700900023 | 28 | 1,00 | 26,00 | 1,50 | M6
00700900024 | 28 | 1,50 | 26,00 | 1,50 | M6
00700900025 | 28 | 2,00 | 26,00 | 1,50 | M6
00700900026 | 28 | 2,50 | 26,00 | 1,50 | M6
00700900027 | 30 | 1,00 | 26,00 | 1,50 | M6
00700900028 | 30 | 1,50 | 26,40 | 2,20 | M6
00700900029 | 30 | 2,00 | 26,00 | 1,50 | M6
00700900030 | 32 | 1,00 | 26,00 | 1,50 | M6
00700900031 | 32 | 1,50 | 26,00 | 1,50 | M6
00700900032 | 32 | 2,00 | 26,00 | 1,50 | M6
00700900033 | 32 | 2,50 | 26,00 | 1,50 | M6
00700900034 | 38 | 1,00 | 29,00 | 1,50 | M8
00700900035 | 38 | 1,50 | 29,00 | 1,50 | M8
00700900036 | 38 | 2,00 | 29,00 | 1,50 | M8
00700900037 | 40 | 1,50 | 29,00 | 1,50 | M8
00700900038 | 40 | 2,00 | 29,00 | 1,50 | M8
00700900039 | 40 | 2,50 | 29,00 | 1,50 | M8
00700900040 | 40 | 3,00 | 29,00 | 1,50 | M8

Certificaciones / Datos

• UL94: no especificado
• IP: no especificado
• RoHS: conforme
• Medidas expresadas en: Milímetros
• Plano PDF: disponible (archivo referenciado)
• Vídeo: disponible

Características / especificaciones técnicas

• Modelo: LTRKC
• Función: conector transversal para 2 tubos redondos, conexión recta 180°
• Material (cuerpo): Poliamida (PA6)
• Color estándar: Negro (RAL 9005)
• Tornillo y tuerca: Acero cincado (ZCS)
• Condición de suministro: premontado
• No recomendado para: tubos de aluminio de pared fina o plástico blando con espesor 1 mm
• Normativa: RoHS conforme
• Unidad de medidas: milímetros
• Documentos disponibles: plano técnico (PDF), vídeo del producto
