Racor roscado LJEZ

Descripción

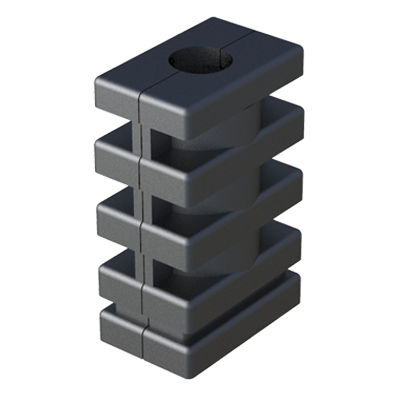

El conector en línea LJEZ es un conector expansor de dos piezas diseñado para unir dos tubos rectangulares. Fabricado en Nylon (PA6), dispone de dos cavidades para alojar tuercas hexagonales. Las opciones de suministro incluyen: sin tuercas, con tuerca arriba, con tuerca abajo o con ambas tuercas. Se puede incluir un núcleo metálico interno como opción para aumentar la rigidez durante la inserción.

Normativa y conformidad

• RoHS: conforme
• UL94: no especificado
• IP: no especificado

Medidas
Medidas expresadas en: Milímetros. Consulte la tabla de referencias para dimensiones y compatibilidades de tubo.

Multimedia
Render del producto, plano técnico 2D (PDF) y vídeo demostrativo disponibles.

Tabla de referencias y dimensiones
Referencia | Para Tubo | Grosor Tubo | L | E / H | Alojamiento Tuerca (SW) / Métrica (M)
02300400013 | 30 x 15 | 1,50 | 42,00 | 32,00 / 12,00 | SW 10
02300400010 | 30 x 15 | 1,50 | 43,00 | 31,80 / 11,80 | SW 8
02300400014 | 30 x 20 | 1,50 | 41,00 | 32,00 / 12,00 | SW 10
00300401065 | 30 x 20 | 1,50 | 41,50 | 30,00 / 10,00 | SW 13
02300400011 | 30 x 20 | 2,00 | 46,00 | 32,00 / 12,00 | SW 10
02300400004 | 35 x 25 | 1,50 | 41,00 | 30,00 / 10,00 | SW 17
02300400012 | 40 x 15 | 2,00 | 42,50 | 33,80 / 13,80 | SW 8
00300401067 | 40 x 20 | 1,50 | 42,00 | 30,00 / 10,00 | SW 13
00300401068 | 40 x 25 | 2,00 | 42,00 | 30,00 / 10,00 | SW 17
02300400005 | 50 x 25 | 1,20 a 1,60 | 42,00 | 30,00 / 10,00 | SW 17
02300400006 | 50 x 25 | 2,00 | 37,00 | 25,00 / 8,50 | SW 17
00300401069 | 50 x 30 | 2,00 | 42,50 | 30,00 / 10,10 | SW 17
02300400008 | 60 x 20 | 2,00 | 42,00 | 30,00 / 12,00 | SW 13
00300401070 | 60 x 30 | 2,00 | 40,00 | 30,00 / 10,00 | SW 17
02300400009 | 60 x 40 | 2,00 | 39,00 | 26,00 / 9,00 | SW 17

Características / especificaciones técnicas

• Familia / Modelo: LJEZ
• Marca: ISC Plastic Parts
• Material: Nylon (PA6)
• Tipo: conector expansor en línea, dos piezas, para tubos rectangulares
• Cavidades para tuercas: 2 (tuerca disponible en SW 8 / SW 10 / SW 13 / SW 17 según referencia)
• Opciones de suministro: sin tuercas, tuerca arriba, tuerca abajo, ambas tuercas
• Núcleo metálico interno: opcional
• Medidas: mm
• Compatibilidad: puede combinarse con conectores articulados para unir tubos de secciones/dimensiones distintas
• Recomendación: realizar ensayos con muestras para verificar comportamiento de tracción y montaje según material del tubo y par de apriete
• RoHS: Conforme
