Posicionador retráctil de tecnopolímero CAE

de acero inoxidablecon cierreroscado

Descripción

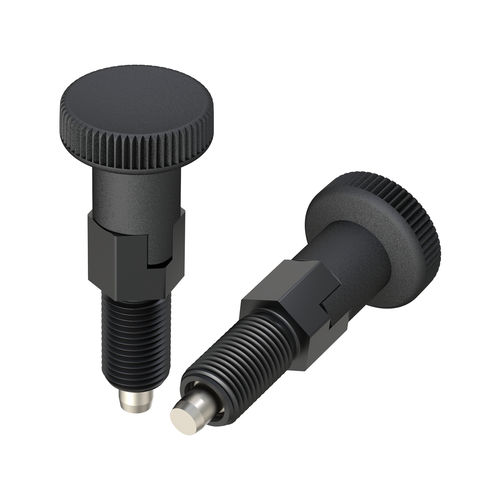

Nuestra familia CAE consiste en un perno índice bloqueable con cabeza grafilada en PA6 (Poliamida 6) con hexágono de ajuste. La rosca es de paso fino en acero inoxidable (SS). El émbolo está disponible en acero (S) o acero inoxidable (SS).

Uso
Los pasadores de bloqueo y posicionamiento se utilizan para bloquear, indexar o asegurar dos o más componentes en una posición definida. Es posible un posicionamiento fijo temporal que puede liberarse o modificarse en cualquier momento accionando el retenedor. No se requieren herramientas adicionales para su uso.

Normativa y documentación
Plano 2D (PDF): disponible.
UL94: no disponible.
IP: no disponible.
RoHS: conforme.
Medidas expresadas en: Milímetros.
Vídeo: disponible.

Referencias disponibles y principales dimensiones
Referencia | D | d | M | H | T | L | h | SW
03100400060 | 21,00 | 5,00 | M10 x 1,00 | 51,00 | 5,00 | 17,00 | 5,00 | 12
03100400061 | 25,00 | 6,00 | M12 x 1,50 | 61,00 | 6,00 | 20,00 | 6,00 | 14
03100400062 | 31,00 | 8,00 | M16 x 1,50 | 75,50 | 8,00 | 26,00 | 8,00 | 19
03100400063 | 31,00 | 10,00 | M20 x 1,50 | 91,00 | 10,00 | 33,00 | 10,00 | 22

Opciones

• Émbolo: acero (S) o acero inoxidable (SS)
• Cabeza grafilada en PA6 con hexágono de ajuste
• Fabricación posible en colores RAL bajo demanda

Características / especificaciones técnicas

• Familia / modelo: CAE
• Tipo: perno índice bloqueable (pasador de bloqueo y posicionamiento)
• Material cabezal: PA6 (Poliamida 6), grafilado, con hexágono de ajuste
• Rosca: acero inoxidable (SS), paso fino
• Émbolo: acero (S) o acero inoxidable (SS)
• RoHS: conforme
• UL94: no especificado / no disponible
• IP: no especificado / no disponible
• Unidades de medida: milímetros
• Referencias disponibles: 03100400060, 03100400061, 03100400062, 03100400063
• Documentación: planos 2D (PDF) y vídeo del producto disponibles
