Posicionador retráctil de acero inoxidable CAK

de tecnopolímerode acero zincadoroscado

Descripción

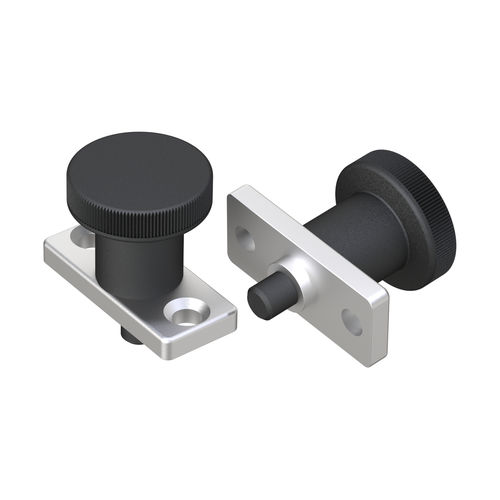

Nuestra familia CAK consiste en un perno índice sin bloqueo con placa de fijación para fijar con 2 tornillos avellanados M6. La cabeza moleteada es PA6 (Poliamida 6), la placa de fijación en ZCS (acero zincado) y el émbolo en S (acero inoxidable).

Uso
Los pasadores de bloqueo y posicionamiento se utilizan para fijar, indexar o asegurar dos o más componentes en la posición deseada. Es posible un posicionamiento fijo temporal del componente, pero puede liberarse y cambiarse en cualquier momento accionando el retenedor. No se requieren herramientas adicionales para su aplicación.

Normas y certificados

• RoHS: Conforme
• UL94: No especificado
• IP: No especificado
• Planos: 2D PDF disponibles
• Vídeo del producto: Disponible

Variantes del producto (medidas expresadas en Milímetros)
Referencia | D | d | H | h | B | L | l | T1 / T2
03100400001 | 25,00 | 6,00 | 37,00 | 4,50 | 18,00 | 40,00 | 30,00 | 6,00 / ·
03100400002 | 25,00 | 6,00 | 45,00 | 4,50 | 18,00 | 40,00 | 30,00 | 14,00 / 8,00
03100400003 | 31,00 | 8,00 | 44,00 | 5,50 | 20,00 | 46,00 | 34,00 | 8,00 / ·
03100400004 | 31,00 | 8,00 | 54,00 | 5,50 | 20,00 | 46,00 | 34,00 | 18,00 / 10,00

Características / especificaciones técnicas

• Familia / modelo: CAK
• Tipo: Perno índice atornillable sin bloqueo
• Material cabeza: PA6 (Poliamida 6)
• Material placa de fijación: ZCS (Acero zincado)
• Material émbolo: S (Acero inoxidable)
• Fijación: A fijar con 2 tornillos avellanados M6
• Función: Bloqueo, indexado y posicionamiento temporal; liberable accionando el retenedor; sin herramientas adicionales
• Unidades de medida: Milímetros
• Certificados: RoHS conforme
• UL94: No especificado
• IP: No especificado
• Variantes disponibles: 03100400001, 03100400002, 03100400003, 03100400004
• Opciones: Producción en colores RAL disponible
