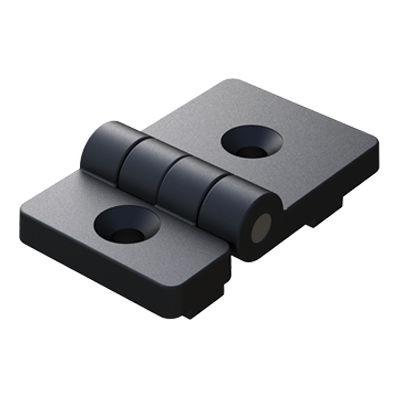

Bisagra de poliamida JTPHA

270°para perfiles de aluminiopara paneles

Descripción
Bisagra asimétrica de fijación por tornillo avellanado (modelo JTPHA) para espesores de 4 mm a 10 mm. Indicada para aplicaciones industriales como protección de maquinaria, unión de perfiles metálicos o de aluminio, carpintería y mobiliario, aportando un funcionamiento de apertura/cierre preciso y apariencia discreta.

Características

• Los resaltes en la base facilitan el guiado, el posicionamiento y el montaje rápido para conectar perfiles de aluminio.
• Ángulo máximo de giro: 270° (existen variantes con ángulos inferiores).
• Cuerpo: PA6 30% GF (Nylon 6 reforzado con 30% fibra de vidrio).
• Pasador: acero inoxidable.
• Personalización: marcado de logotipo disponible bajo pedido.
• La resistencia máxima de trabajo (peso en kg) es un valor obtenido y certificado por un laboratorio externo.

Documentación y cumplimiento
UL94: no especificado
IP: no especificado
RoHS: conforme
Medidas: milímetros
Vídeo: disponible en la ficha del producto

Tabla de variantes
Referencia | D x B | L | Peso (Kgs) | Ángulo | A | H / R | M / Tipo | h1 / h2 | b1 / b2
01200100587 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 1,50 | 8,00 / 8,00
01200100588 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 3,00 | 10,00 / 10,00
01200100589 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 3,00 / 3,00 | 10,00 / 10,00

Dibujo y medios
Plano 2D (PDF) disponible. Imagen de render, dibujo técnico y vídeo del producto (MP4) disponibles en la ficha.

Características / Especificaciones técnicas

• Brand: ISC Plastic Parts
• Modelo/Referencia: JTPHA
• Tipo: Bisagra asimétrica con 2 agujeros avellanados para tornillos
• Espesores aplicables: 4 mm a 10 mm
• Ángulo máximo de giro: 270º (variantes con ángulos menores disponibles)
• Material cuerpo: PA6 30% GF (Nylon 6 + 30% fibra de vidrio)
• Pasador: acero inoxidable
• Tornillería/rosca: M6 (DIN 7991)
• Medidas: milímetros
• RoHS: conforme
• Resistencia máxima de trabajo (kg): valor certificado por laboratorio externo
• Referencias: 01200100587, 01200100588, 01200100589
