Perno de trincado CAH

de acero inoxidablede poliamida

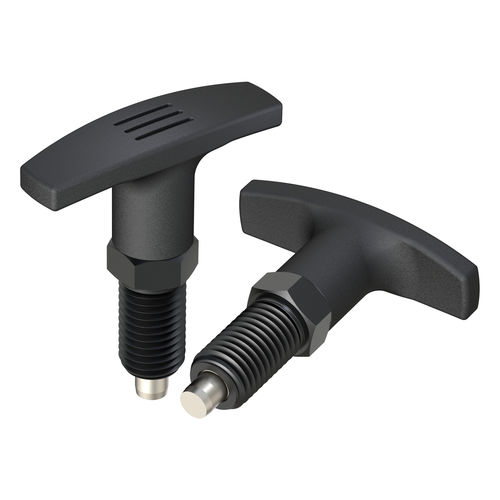

Presentación: La familia CAH consiste en un perno índice metálico no bloqueable con cabeza en T en PA6 (Poliamida 6) que incorpora un hexágono de ajuste. La rosca es de paso fino en acero inoxidable (SS) y el émbolo está disponible en acero (S) o acero inoxidable (SS).

Uso:

• Para fijar, indexar y asegurar dos o más componentes en la posición requerida.
• Permite un posicionamiento fijo temporal que puede liberarse y modificarse en cualquier momento mediante el accionamiento del retén.
• Diseñado para operación manual sin necesidad de herramientas adicionales.

Certificaciones / Normas: RoHS: Conforme
UL94: No especificado
IP: No especificado

Información adicional: Posibilidad de fabricación en colores RAL. Medidas expresadas en milímetros. Plano técnico (PDF) disponible para descarga en la ficha del producto. Video demostrativo disponible.

Referencias / Dimensiones (tabla): Referencia | A x B | d | M | H | T | L | h | SW
03100400090 | 50,00 x 15,00 | 6,00 | M12 x 1,50 | 56,00 | 6,00 | 20,00 | 6,00 | 14
03100400091 | 60,00 x 18,00 | 8,00 | M16 x 1,50 | 75,00 | 8,00 | 26,00 | 8,00 | 19
03100400092 | 60,00 x 18,00 | 10,00 | M20 x 1,50 | 86,00 | 10,00 | 33,00 | 10,00 | 22

Características / Especificaciones técnicas:

• Modelo / Serie: CAH
• Tipo: Perno índice (no bloqueable) con cabeza en T
• Material cabeza: PA6 (Poliamida 6)
• Característica cabeza: Cabeza en T con hexágono de ajuste
• Rosca: Paso fino, acero inoxidable (SS)
• Émbolo: Acero (S) o acero inoxidable (SS)
• Unidades: Milímetros
• Referencias disponibles: 03100400090, 03100400091, 03100400092
• Multimedia: Plano técnico (PDF) y video disponibles
