Posicionador retráctil de acero inoxidable CAI
de tecnopolímerode acero zincadocon cierre

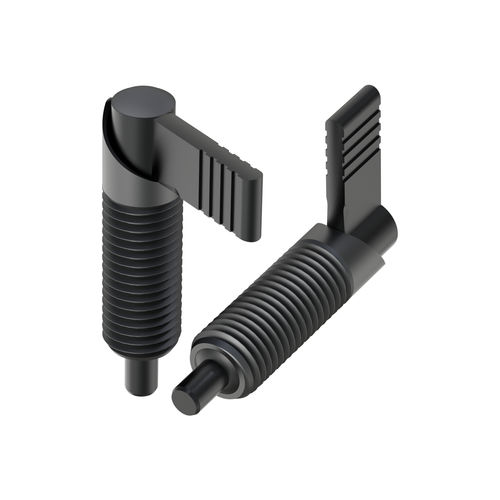

Posicionador retráctil de acero inoxidable - CAI - ISC PLASTIC PARTS - de tecnopolímero / de acero zincado / con cierre
Posicionador retráctil de acero inoxidable - CAI - ISC PLASTIC PARTS - de tecnopolímero / de acero zincado / con cierre
Posicionador retráctil de acero inoxidable - CAI - ISC PLASTIC PARTS - de tecnopolímero / de acero zincado / con cierre - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Material
de acero inoxidable, de tecnopolímero, de acero zincado
Especificaciones
con cierre, roscado
Diámetro del perno

5 mm, 6 mm, 8 mm, 10 mm, 12 mm
(0 in, 0 in, 0 in, 0 in, 0 in)

Descripción

Descripción
La familia CAI incluye un perno índice bloqueable con cabeza en L, disponible en SS (Acero inoxidable) o S (Acero), con opción de capuchón PA66 (Poliamida 66). Diseño sin hexágono de ajuste. Rosca: SS. Émbolo: ZCS (Acero zincado).

Uso
  • Pasadores de bloqueo y posicionamiento para fijar, indexar o asegurar dos o más componentes en la posición requerida.
  • Posicionamiento fijo temporal que puede liberarse y modificarse accionando el retén.
  • No se requieren herramientas adicionales para su uso.


Conformidad / Certificaciones
  • UL94: no disponible
  • IP: no disponible
  • RoHS: conforme


Medidas
Medidas expresadas en: Milímetros

Documentación y multimedia
Dibujo: PDF disponible (dibujos 2D). Video: vídeo del producto disponible.

Referencias y dimensiones (tabla)
Referencia | D | d | M | H | T | L
03100400100 | 26,20 | 5,00 | M12 x 1,50 | 39,50 | 8,00 | 26,00
03100400101 | 32,00 | 6,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400102 | 32,00 | 8,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400103 | 42,00 | 6,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400104 | 42,00 | 8,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400105 | 42,00 | 12,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400106 | 52,00 | 8,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400107 | 52,00 | 10,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400108 | 52,00 | 12,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00

Características / especificaciones técnicas
  • Familia / Modelo: CAI
  • Tipo: perno índice bloqueable con cabeza en L
  • Material cabeza / rosca: SS (Acero inoxidable)
  • Émbolo: ZCS (Acero zincado)
  • Capuchón: PA66 (Poliamida 66) según versión
  • Sin hexágono de ajuste
  • Aplicación: fijado, indexado y aseguramiento temporal liberable mediante el retén
  • RoHS: conforme
  • Medidas en: milímetros
  • Planos 2D (PDF) y vídeo del producto disponibles
