Posicionador retráctil de acero zincado CAG

con cierreroscado

Resumen del producto

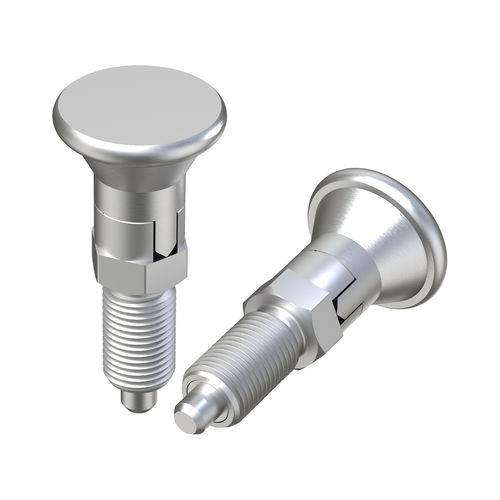

La familia CAG consta de un perno índice metálico bloqueable con cabeza cónica en ZCS (Acero zincado) y ajuste mediante hexágono. La rosca de paso fino y el émbolo están fabricados en ZCS.

Uso
Los pasadores de bloqueo y posicionamiento se utilizan para fijar, indexar o asegurar dos o más componentes en la posición deseada. Es posible un posicionamiento fijo temporal que puede liberarse o modificarse en cualquier momento accionando el retenedor. No se requieren herramientas adicionales para su aplicación.

Documentación y cumplimiento
Plano PDF: disponible (dibujos 2D).
UL94: no aplicable / no indicado.
IP: no aplicable / no indicado.
Conformidad RoHS: sí.
Medidas expresadas en: Milímetros.
Video: material audiovisual disponible.

Tabla - Referencias y dimensiones principales (unidades: milímetros)
Referencia | D | d | M | H | T | L | SW
03100400080 | 22,50 | 5,00 | M10 x 1,00 | 47,50 | 5,00 | 17,00 | 12
03100400081 | 27,50 | 6,00 | M12 x 1,50 | 55,00 | 6,00 | 20,00 | 14

Características / especificaciones técnicas

• Familia / modelo: CAG
• Tipo: perno índice bloqueable
• Material cabeza cónica: ZCS (acero zincado)
• Material rosca y émbolo: ZCS (acero zincado)
• Ajuste: hexágono en la cabeza
• Rosca: paso fino (ver tabla para tamaños M)
• Aplicación: fijación, indexado y posicionamiento temporal de componentes
• Unidades dimensionales: milímetros
• RoHS: conforme
