Posicionador retráctil de acero inoxidable CAA
de tecnopolímerode acero zincadoroscado

Posicionador retráctil de acero inoxidable - CAA - ISC PLASTIC PARTS - de tecnopolímero / de acero zincado / roscado
Posicionador retráctil de acero inoxidable - CAA - ISC PLASTIC PARTS - de tecnopolímero / de acero zincado / roscado
Posicionador retráctil de acero inoxidable - CAA - ISC PLASTIC PARTS - de tecnopolímero / de acero zincado / roscado - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Material
de acero inoxidable, de tecnopolímero, de acero zincado
Especificaciones
roscado
Diámetro del perno

4 mm, 5 mm, 6 mm, 8 mm
(0 in, 0 in, 0 in, 0 in)

Descripción

Descripción del producto

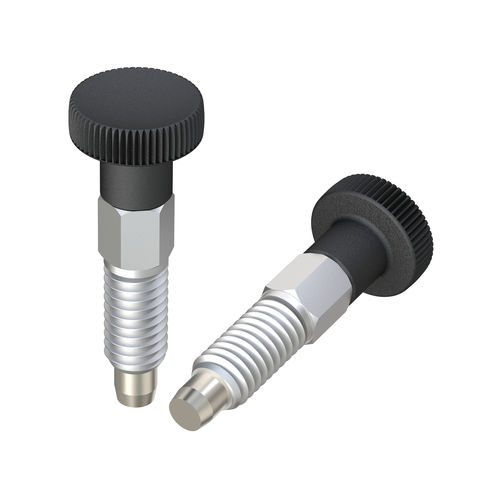

Perno índice de la familia CAA con cabeza grafilada en PA6 (Poliamida 6) y ajuste mediante hexágono. La rosca es de acero inoxidable (SS) y el émbolo de acero zincado (ZCS). Versión sin bloqueo; existe variante con bloqueo en la familia CAB.

Uso
  • Pasadores de bloqueo y posicionamiento para indexar, asegurar o situar dos o más componentes en una posición predeterminada.
  • Permite un posicionamiento fijo temporal que puede liberarse o modificarse en cualquier momento accionando el retén.
  • No se requieren herramientas adicionales para el ajuste o la activación.


Conformidad y documentación
Dibujo 2D (PDF) disponible; vídeo del producto disponible. RoHS: conforme. UL94: no especificado. Grado IP: no especificado. Fabricación en colores RAL disponible.

Variantes (tabla)
Reference | D | d | M | H | T | L | h | SW
03100400020 | 12,00 | 4,00 | M6 x 1,00 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400021 | 12,00 | 4,00 | M6 x 0,75 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400022 | 16,00 | 5,00 | M8 x 1,25 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400023 | 16,00 | 5,00 | M8 x 1,00 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400024 | 18,00 | 6,00 | M10 x 1,50 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400025 | 18,00 | 6,00 | M10 x 1,00 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400026 | 21,00 | 8,00 | M12 x 1,75 | 59,00 | 8,00 | 24,00 | 9,00 | 12
03100400027 | 21,00 | 8,00 | M12 x 1,50 | 59,00 | 8,00 | 24,00 | 9,00 | 12

Características / especificaciones técnicas
  • Familia: CAA
  • Tipo: Perno índice con cabeza grafilada, sin bloqueo
  • Material cabeza: PA6 (Poliamida 6)
  • Ajuste: hexágono
  • Material rosca: SS (acero inoxidable)
  • Material émbolo: ZCS (acero zincado)
  • Unidad de medida: milímetros
  • RoHS: conforme
  • UL94: no especificado
  • IP: no especificado
  • Referencias/tamaños disponibles: ver tabla Variantes arriba
  • Acabados disponibles: colores RAL bajo pedido
  • Documentación: dibujo 2D (PDF) y vídeo del producto disponibles
