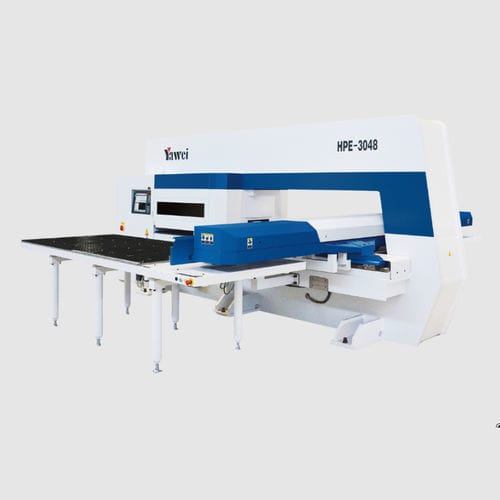

Punzonadora CNC HPE seriesservoaccionadapara metalde chapa
Añadir a mis favoritos
Añadir al comparador
Características
- Sistema de control
- CNC
- Accionamiento
- servoaccionada
- Producto tratado
- de chapa, para metal
- Función combinada
- de formado, de taladrado
- Otras características
- de torreta
- Fuerza
294.000 N
- Potencia del motor
6,1 kW
(8,29 hp)- Cadencia
2.300 rpm
(14.451,3 rad.min-1)- Carrera X
2.000 mm
(78,74 in)- Carrera Y
5.000 mm
(196,85 in)
Descripción
Descripción del producto
Cabezal de punzonado controlado por servomotor con frecuencia máxima de hasta 2300 golpes/min. Interfaz hombre-máquina totalmente táctil y sistema CNC potente que proporciona posicionamiento preciso con una exactitud en punto muerto de 0,01 mm. Torreta rotativa de engranaje permanente patentada para un indexado de herramienta repetible; capaz de conformado por rodillo eficiente y preciso. Diseñada para bajo consumo energético y reducción de ruido en líneas industriales.
Modelos disponibles
Datos técnicos — HPE-3078
Especificaciones clave
Cabezal de punzonado controlado por servomotor con frecuencia máxima de hasta 2300 golpes/min. Interfaz hombre-máquina totalmente táctil y sistema CNC potente que proporciona posicionamiento preciso con una exactitud en punto muerto de 0,01 mm. Torreta rotativa de engranaje permanente patentada para un indexado de herramienta repetible; capaz de conformado por rodillo eficiente y preciso. Diseñada para bajo consumo energético y reducción de ruido en líneas industriales.
Modelos disponibles
- HPE-3078
- HPE-3058
- HPE-3057
- HPE-3048
- HPE-3047
- HPE-3044
Datos técnicos — HPE-3078
- Fuerza nominal: 294 kN
- Tamaño máximo de placa procesable (incl. una reposición): 2000×5000 mm
- Espesor máximo de placa (acero carbono): 6,35 mm; (acero inoxidable): 4 mm
- Diámetro máximo de un punzón: Φ88,9 mm
- Precisión de punzonado: ±0,1 mm; precisión de posicionamiento en punto muerto: 0,01 mm
- Frecuencia de punzonado: 2300 cpm (pico); máx. (paso 1 mm, carrera 6 mm): 750 cpm; (paso 25,4 mm, carrera 6 mm): 410 cpm
- Velocidad máxima de avance de la chapa: 102 m/min
- Velocidad de la torreta: 30 rpm
- Número de ejes de control: 5 (X, Y, T, C, Z)
- Potencia de trabajo total: 6,1 kW
- Presión de aire requerida: 0,6 MPa
- Dimensiones totales (L×A×H): 6920 × 5000 × 2260 mm
- Peso: 25.500 kg
Especificaciones clave
- Serie: HPE series
- Fuerza nominal: 294 kN
- Frecuencia máxima de punzonado (pico): 2300 golpes/min
- Precisión de punzonado: ±0,1 mm; precisión de posicionamiento de punto muerto: 0,01 mm
- Diámetro máximo de punzón: Φ88,9 mm
- Espesor máximo de material: acero carbono 6,35 mm; inoxidable 4 mm
- Velocidad de la torreta: 30 rpm
- Velocidad máxima de la chapa: 102 m/min
- Ejes de control: 5 (X, Y, T, C, Z)
- Interfaz HMI: sistema CNC con pantalla táctil completa
- Variantes y tamaños máximos: HPE-3078 (2000×5000 mm), HPE-3058 (1500×5000 mm), HPE-3057 (1500×4000 mm), HPE-3048 (1250×5000 mm), HPE-3047 (1250×4000 mm), HPE-3044 (1250×2500 mm)
