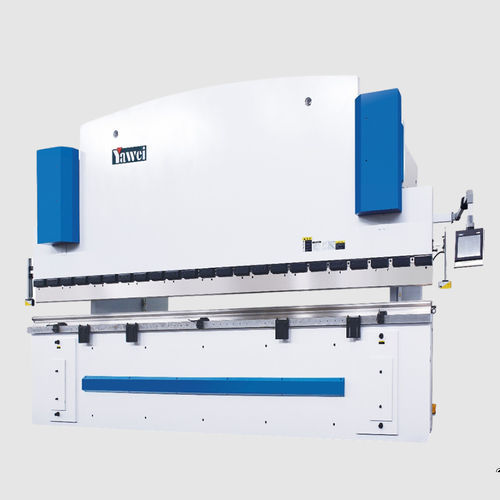

Prensa plegadora servohidráulica PBH(A) series

CNCde grandes dimensionesde precisión

Descripción del producto
Chapa de acero como materia prima mecanizada en un gran centro de mecanizado de cinco ejes para garantizar la precisión estructural y el ajuste de componentes.
Sistema servo-hidráulico electrohidráulico con control de lazo cerrado para el movimiento sincronizado del punzón.
Guiado del punzón por doble guía con material autolubricante para mantener la precisión a largo plazo.
Banco de trabajo con dispositivo de contraflecha (crowning) y compensación de deformación en la garganta para asegurar la precisión del plegado.
Cilindros hidráulicos con soportes esféricos flotantes y vástagos de pistón guiados especialmente para alta resistencia a cargas excéntricas.
Tope trasero accionado por motor servo AC digital con transmisión por husillo de bolas de precisión y guiado por carril lineal.

Modelos disponibles

• PBH(A)-160/5100
• PBH(A)-220/5100
• PBH(A)-220/6100
• PBH(A)-300/5100
• PBH(A)-300/6200
• PBH(A)-400/4100
• PBH(A)-400/5100
• PBH(A)-400/6200
• PBH(A)-500/4100
• PBH(A)-500/5100
• PBH(A)-500/6200
• PBH(A)-500/8200
• PBH(A)-630/4100
• PBH(A)-630/5100
• PBH(A)-630/6200
• PBH(A)-630/8200
• PBH(A)-800/6200
• PBH(A)-800/8200
• PBH(A)-1000/6200
• PBH(A)-1000/8200
• PBH(A)-1200/6200
• PBH(A)-1200/8200
• PBH(A)-1200/12000
• PBH(A)-1600/8200
• PBH(A)-1600/12000
• PBH(A)-2000/12000
• PBH(A)-2500/12000
• PBH(A)-3000/12000

Especificación del modelo seleccionado (PBH(A)-160/5100)
Fuerza nominal: 1600 kN
Longitud de mesa A: 5100 mm
Separación de columnas B: 4200 mm
Abertura de garganta D: 410 mm
Recorrido del punzón C: 215 mm
Altura máxima de apertura: 450 mm
Velocidades del punzón: 120 mm/s, 10 mm/s, 90 mm/s
Potencia motor: 11 kW
Volumen del depósito de aceite: 400 L
Dimensiones totales L*W*H: 5400*1850*3350 mm
Peso total de la máquina: 20000/17200 kg

Otras especificaciones de ejemplo (resumen)
PBH(A)-220/5100: Fuerza nominal 2200 kN; Longitud de mesa 5100 mm; Separación de columnas 4200 mm; Abertura 410 mm; Recorrido 215 mm; Altura máx. 450 mm; Velocidades 120/9/100 mm/s; Potencia 15 kW; Depósito 500 L; Dimensiones 5400*1860*3380 mm; Peso 23000/20000 kg.
PBH(A)-220/6200: Fuerza nominal 2200 kN; Longitud de mesa 6200 mm; Separación de columnas 5100 mm; Abertura 410 mm; Recorrido 215 mm; Altura máx. 450 mm; Velocidades 120/9/100 mm/s; Potencia 15 kW; Depósito 500 L; Dimensiones 6500*1850*3430 mm; Peso 28000/23000 kg.
Variantes PBH(A)-300: Fuerza nominal hasta 3000 kN; Longitudes de mesa típicas 5100 o 6200 mm; Recorrido del punzón 265 mm; Altura máx. 500 mm; Potencia 22 kW; Depósito hasta 750 L; Dimensiones y pesos según configuración.
Variantes de mayor capacidad disponibles desde 4000 kN hasta 30000 kN con longitudes de mesa (4100/5100/6200/8200/12000 mm), separaciones y aberturas adaptadas, recorridos y alturas incrementados, potencias en configuración multi-motor (p.ej. 2×55 kW), volúmenes de aceite hasta varios miles de litros y dimensiones/pesos por modelo.

Características técnicas

• Material y estructura: chapa de acero mecanizada en un gran centro de mecanizado de cinco ejes.
• Sistema hidráulico: servo electro-hidráulico con control en lazo cerrado para la sincronización del punzón.
• Guiado del punzón: estructura de doble guía con material autolubricante.
• Compensación en la mesa: sistema de contraflecha y compensación de deformación de la garganta.
• Cilindro hidráulico: apoyo flotante esférico y vástago guiado para alta capacidad frente a cargas excéntricas.
• Backgauge: motor servo AC digital, transmisión por husillo de bolas de precisión, guiado por carril lineal.
• Rango de fuerzas nominales: 1600 kN a 30000 kN según modelos.
• Ejemplos de recorridos: 215 mm, 265 mm, 315 mm, 410 mm según modelo.
• Ejemplos de alturas máximas de apertura: 450 mm, 500 mm, 520 mm, 620 mm, 720 mm, 720–1250 mm según modelo.
• Rango de potencia de motor: 11 kW hasta configuraciones multi-motor (p.ej. 2×90 kW) según modelo.
• Volumen de depósito de aceite: 400 L hasta varios miles de litros según modelo.
• Varias longitudes de mesa y separaciones de columnas disponibles para adaptarse a diferentes anchos de plegado (p.ej. 4100, 5100, 6200, 8200, 12000 mm).
