Prensa plegadora servoeléctrica FBA series

CNCde tallerde precisión

Descripción general

• Familia de plegadoras CNC para chapa diseñada para el plegado preciso con HMI táctil completa y control CNC avanzado.
• Sujeción mecánica fiable y posicionamiento flexible para manipulación repetible de piezas.
• Los modelos cubren amplios rangos de longitudes y alturas de plegado y espesores de material, adecuados para fabricación de armarios, carcasas y HVAC.
• Diseñadas para bajo consumo energético y reducción de ruido en planta de producción.

Modelos disponibles / Opciones

• FBA1516
• FBA1516 (tipo ventosa)
• FBA2016
• FBA2020
• FBA2030

Especificaciones técnicas
FBA1516
Longitud diagonal máxima de la chapa: 1850 mm
Longitud máxima de plegado: 1500 mm
Altura máxima de plegado: 165 mm
Espesor máximo (acero dulce 410 N/mm²): 1,2 mm
Espesor máximo (acero inoxidable 660 N/mm²): 0,8 mm
Espesor máximo (aleación de aluminio 265 N/mm²): 1,6 mm
Espesor mínimo: 0,5 mm
Ejes servo: 12
Potencia total: 28 kW
Dimensiones (L*W*H): 4.4*2.2*2.45 m
Peso máquina: 10000 kg

FBA1516 (tipo ventosa)
Longitud diagonal máxima de la chapa: 1850 mm
Longitud máxima de plegado: 1500 mm
Altura máxima de plegado: 165 mm
Espesor máximo (acero dulce 410 N/mm²): 1,2 mm
Espesor máximo (acero inoxidable 660 N/mm²): 0,8 mm
Espesor máximo (aleación de aluminio 265 N/mm²): 1,6 mm
Espesor mínimo: 0,5 mm
Ejes servo: 9
Potencia total: 25 kW
Dimensiones (L*W*H): 3.4*2.2*2.45 m
Peso máquina: 9500 kg

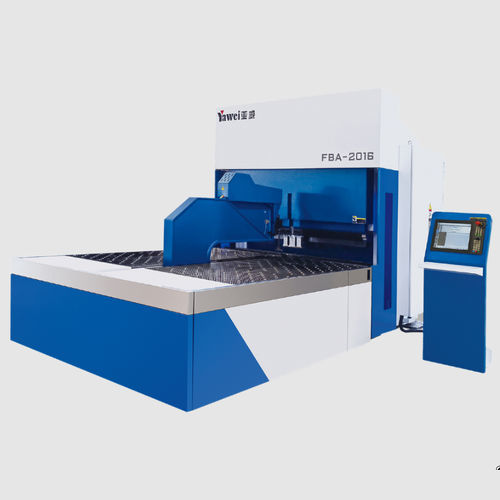

FBA2016
Longitud diagonal máxima de la chapa: 2400 mm
Longitud máxima de plegado: 2000 mm
Altura máxima de plegado: 165 mm
Espesor máximo (acero dulce 410 N/mm²): 2,0 mm
Espesor máximo (acero inoxidable 660 N/mm²): 1,2 mm
Espesor máximo (aleación de aluminio 265 N/mm²): 3,0 mm
Espesor mínimo: 0,5 mm
Ejes servo: 12
Potencia total: 36 kW
Dimensiones (L*W*H): 4.5*2.8*2.8 m
Peso máquina: 14000 kg

FBA2020
Longitud diagonal máxima de la chapa: 2400 mm
Longitud máxima de plegado: 2000 mm
Altura máxima de plegado: 200 mm
Espesor máximo (acero dulce 410 N/mm²): 2,0 mm
Espesor máximo (acero inoxidable 660 N/mm²): 1,2 mm
Espesor máximo (aleación de aluminio 265 N/mm²): 3,0 mm
Espesor mínimo: 0,5 mm
Ejes servo: 12
Potencia total: 36 kW
Dimensiones (L*W*H): 4.5*2.8*3.0 m
Peso máquina: 17000 kg

FBA2030
Longitud diagonal máxima de la chapa: 2400 mm
Longitud máxima de plegado: 2000 mm
Altura máxima de plegado: 300 mm
Espesor máximo (acero dulce 410 N/mm²): 2,0 mm
Espesor máximo (acero inoxidable 660 N/mm²): 1,5 mm
Espesor máximo (aleación de aluminio 265 N/mm²): 3,0 mm
Espesor mínimo: 0,35 mm
Ejes servo: 13
Precisión de ángulo: ±30′
Potencia total: 36 kW
Dimensiones (L*W*H): 4.6*2.8*3.2 m
Peso máquina: 15800 kg

Características / especificaciones técnicas

• Interfaz hombre–máquina: HMI táctil completa con sistema CNC para gestión de programas y repetibilidad.
• Sujeción: sujeción mecánica fiable combinada con dispositivos de posicionamiento flexibles para geometrías complejas.
• Capacidad de material: acero dulce, acero inoxidable y aleaciones de aluminio (espesor máximo según modelo y resistencia del material).
• Espesor mínimo de chapa: 0,35–0,5 mm según el modelo.
• Ejes servo: de 9 a 13 en la gama (los modelos mayores pueden ofrecer ejes adicionales).
• Potencia instalada: 25–36 kW según el modelo.
• Dimensiones y peso varían por modelo — comprobar las dimensiones por modelo para planificación de planta y transporte.

Imágenes y vídeo
La página del producto incluye una galería de imágenes de muestra y un vídeo demostrativo que muestra la disposición de la máquina, las herramientas y los resultados típicos de producción.
