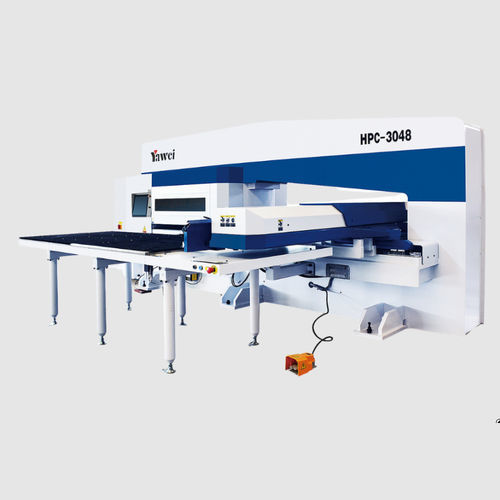

Punzonadora CNC HPC series

servoaccionadapara metalde chapa

Descripción del producto

• El eje principal está controlado por un sistema de punzonado servo para estabilidad y rendimiento repetible.
• Interfaz hombre‑máquina totalmente táctil con un potente control CNC.
• Estación giratoria de engranaje constante patentada para mejorar la repetibilidad de posicionamiento.
• Diseño exterior industrial moderno para mejor ergonomía y acceso.
• Capaz de realizar conformado por rodillo y punzonado de alta precisión y eficiencia.
• Diseño energéticamente eficiente, bajo consumo y bajo nivel de ruido.

Modelos disponibles

• HPC-3078
• HPC-3058
• HPC-3048
• HPC-3044
• HPC-2078
• HPC-2058
• HPC-2048
• HPC-2044

Parámetros del modelo seleccionado (HPC-3078)
Fuerza nominal: 294 kN
Tamaño máximo de chapa procesable (incl. una recolocación): 1250×2500 mm
Espesor máximo de chapa (acero al carbono): 6,35 mm
Espesor máximo de chapa (acero inoxidable): 4 mm
Diámetro máximo de un punzón: Φ88,9 mm
Número de posiciones de troquel estándar: 38
Precisión de punzonado: ±0,1 mm
Frecuencia de punzonado: 2300 cpm
Frecuencia máxima de punzonado (paso 1 mm, carrera 6 mm): 750 cpm
Frecuencia máxima de punzonado (paso 25,4 mm, carrera 6 mm): 410 cpm
Velocidad máxima de avance de la chapa: 102 m/min
Velocidad del plato: 30 rpm
Número de ejes de control: 5
Requisito de aire: 0,6 MPa
Potencia instalada: 6,1 kW
Dimensiones totales (L×A×H): 5610 mm × 2300 mm × 2260 mm
Peso: 14 000 kg

Notas sobre otros modelos (resumen)
Otras variantes (HPC-3058, HPC-3048, HPC-3044, HPC-2078, HPC-2058, HPC-2048, HPC-2044) comparten las mismas características principales: eje principal controlado por servomotor, HMI táctil, torreta de engranaje constante patentada, precisión de punzonado similar (±0,1 mm) y posiciones de troquel estándar (38). Los tamaños máximos de chapa, frecuencias de punzonado, dimensiones y pesos varían según el modelo (ejemplos: hasta 2000×5000 mm y pesos de ≈12 500 a 24 500 kg).

Características técnicas / especificaciones

• Familia de producto: serie HPC (Servo CNC Turret Punch)
• Control: eje principal de punzonado servo; HMI táctil; sistema CNC
• Fuerza nominal (ej. HPC-3078): 294 kN
• Tamaño máx de placa (HPC-3078): 1250×2500 mm (otros modelos hasta 2000×5000 mm)
• Espesor máx acero carbono: 6,35 mm
• Espesor máx inox: 4 mm
• Diámetro máximo de un punzón: Φ88,9 mm
• Posiciones de troquel estándar: 38
• Precisión de punzonado: ±0,1 mm
• Frecuencia de punzonado (HPC-3078): hasta 2300 cpm
• Velocidad máx de avance de placa: 102 m/min
• Velocidad del plato: 30 rpm
• Ejes de control: 5
• Aire requerido: 0,6 MPa
• Potencia instalada: 6,1 kW
• Dimensiones típicas (HPC-3078 L×A×H): 5610×2300×2260 mm
• Peso típico (HPC-3078): 14 000 kg (otras variantes ≈12 500–24 500 kg)
