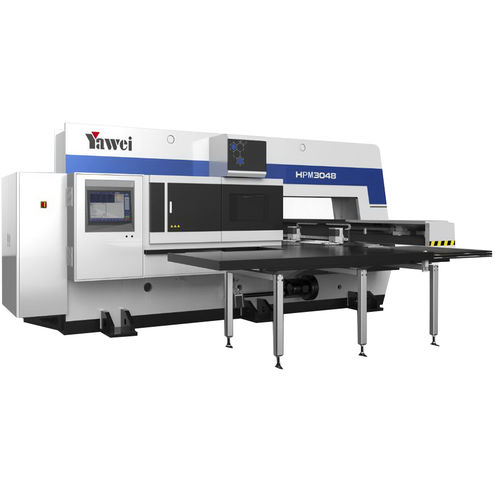

Punzonadora CNC HPM seriesservoaccionadade chapade formado
Añadir a mis favoritos
Añadir al comparador
Características
- Sistema de control
- CNC
- Accionamiento
- servoaccionada
- Producto tratado
- de chapa
- Función combinada
- de formado
- Otras características
- de alta velocidad, de torreta
- Fuerza
294.000 N
- Cadencia
Mín.: 0 rpm
(0 rad.min-1)Máx.: 2.500 rpm
(15.708 rad.min-1)- Carrera X
1.250 mm
(49,21 in)- Carrera Y
5.000 mm
(196,85 in)- Grosor de la chapa
Mín.: 0 mm
(0 in)Máx.: 6,35 mm
(0,25 in)
Descripción
Descripción del producto
Características clave
Parámetros técnicos — HPM-3048
Parámetros técnicos — HPM-3058
Aplicaciones
- La serie HPM de punzonadoras CNC de torreta es una prensa de torreta accionada por servomotor, diseñada para el punzonado y conformado repetible de chapa a altas velocidades.
- Eje principal controlado por servomotor y accionamientos de torreta independientes para un movimiento estable, preciso y ciclos rápidos.
- Interfaz HMI táctil completa y control numérico avanzado para simplificar la programación y la operación de la máquina.
Características clave
- Torreta rotativa de engranaje constante con posicionamiento patentado para mejorar la repetibilidad.
- Doble accionamiento por servomotor para el mecanismo biela-manivela, reduciendo la inercia y aumentando la capacidad de respuesta.
- Garras flotantes programables que se adaptan a las condiciones de la chapa para reducir la deformación y el tiempo de ajuste.
- Gran cargador de herramientas (56 posiciones estándar; 64 posiciones opcionales) y accionamientos independientes para cambio de utillaje más rápido.
- Sistema de extracción por vacío de residuos que evita rebotes y atascos durante el punzonado.
- Diseño eficiente energéticamente, funcionamiento silencioso y opciones para integración en automatización.

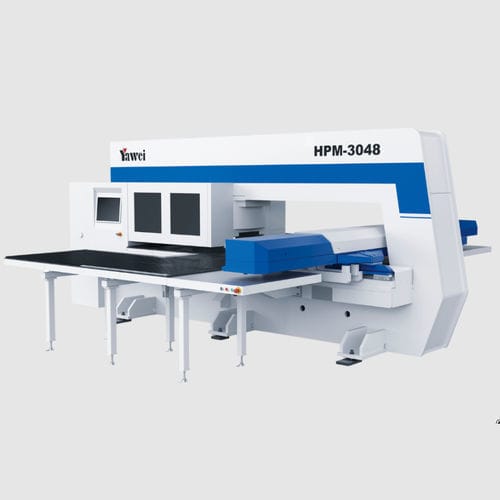

Parámetros técnicos — HPM-3048
- Fuerza nominal: 294 kN
- Tamaño máximo de placa procesable (con un reposicionamiento): 1250 × 5000 mm
- Espesor máximo (acero al carbono): 6,35 mm
- Espesor máximo (acero inoxidable): 4 mm
- Diámetro máximo de un punzón: Φ88,9 mm
- Posiciones de macho estándar: 56 (opcional 64)
- Precisión de punzonado: ±0,1 mm
- Frecuencia de punzonado: hasta 2500 cpm (según modelo)
- Frecuencia máxima (paso 1 mm, carrera 6 mm): 900 cpm
- Frecuencia máxima (paso 25,4 mm, carrera 6 mm): 450 cpm
- Velocidad máxima de desplazamiento de placa: 102 m/min
- Velocidad de la torreta: 30 rpm
- Número de ejes de control: 7 (X, Y1, Y2, T1, T2, C, Z)
- Requisito de fuente de aire: 0,6 MPa
- Dimensiones totales (L×W×H): 5610 × 5000 × 2300 mm
- Peso: 17500 kg
Parámetros técnicos — HPM-3058
- Fuerza nominal: 294 kN
- Tamaño máximo de placa procesable (con un reposicionamiento): 1250 × 5000 mm
- Espesor máximo (acero al carbono): 6,35 mm
- Espesor máximo (acero inoxidable): 4 mm
- Diámetro máximo de un punzón: Φ88,9 mm
- Posiciones de macho estándar: 56 (opcional 64)
- Precisión de punzonado: ±0,1 mm
- Frecuencia de punzonado: hasta 2500 cpm (según modelo)
- Frecuencia máxima (paso 1 mm, carrera 6 mm): 900 cpm
- Frecuencia máxima (paso 25,4 mm, carrera 6 mm): 450 cpm
- Velocidad máxima de desplazamiento de placa: 102 m/min
- Velocidad de la torreta: 30 rpm
- Número de ejes de control: 7 (X, Y1, Y2, T1, T2, C, Z)
- Requisito de fuente de aire: 0,6 MPa
- Dimensiones totales (L×W×H): 6280 × 5000 × 2300 mm
- Peso: 19000 kg
Aplicaciones
- Adecuada para fabricación en volumen de piezas de chapa: armarios eléctricos, envolventes, componentes HVAC, piezas de electrodomésticos y otras piezas industriales perforadas.
- Diseñada para integración en líneas de producción automatizadas y sistemas de manejo de materiales.
- Opciones disponibles para utillajes a medida, interfaces de automatización y extracción por vacío de residuos según flujo de producción.
