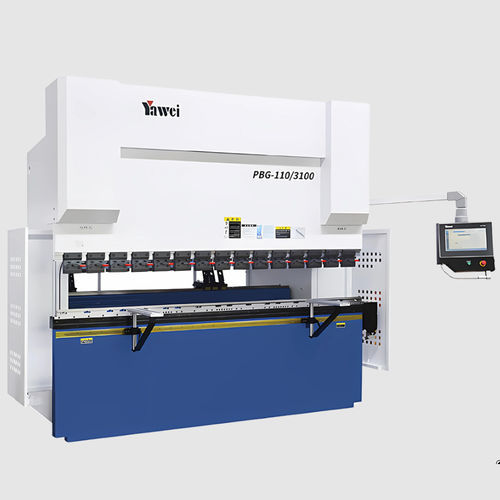

Prensa plegadora servohidráulica PBG series

CNCde alta velocidadcompacta

Descripción
Los accionamientos con doble servomotor y tecnología de doble bomba de aceite proporcionan ciclos rápidos y alta productividad. El control de presión avanzado mejora la eficiencia energética y reduce el consumo de aceite, a la vez que aumenta la estabilidad de la máquina. El tanque de aceite compacto y la estructura sin tuberías minimizan el mantenimiento y el riesgo de fugas de aceite.

Principales características

• Accionamiento doble servo con doble bomba para mayor velocidad y capacidad de respuesta
• Control de presión avanzado para menor consumo energético y conformado estable
• Tanque de aceite compacto y diseño sin tuberías para reducir mantenimiento y fugas
• Velocidades del deslizador en múltiples etapas y potencia de motor seleccionable según el modelo
• Rango de fuerzas de plegado de 1100 kN a 2200 kN y longitudes de plegado de 3100 mm a 4500 mm

Modelos disponibles

• PBG-63/2050
• PBG-63/2550
• PBG-110/3100
• PBG-110/4100 Curtain wall
• PBG-110/4500 Curtain wall
• PBG-160/3100
• PBG-160/4100
• PBG-220/3100
• PBG-220/4100

Parámetros técnicos (modelos seleccionados)
PBG-110/4500 Curtain wall
Presión de plegado: 1100 kN
Longitud de plegado A: 4500 mm
Distancia entre columnas B: 3800 mm
Profundidad de garganta D: 550 mm
Recorrido del deslizador C: 215 mm
Altura del molde E: 630 mm
Velocidad del deslizador: 220 mm/s; 18 mm/s; 200 mm/s
Potencia motor principal: 2×7.9 kW
Volumen del depósito: 2×60 L
Dimensiones totales L×W×H: 5070×1700×2870 mm
Peso de la máquina: 9500 kg

PBG-110/4100 Curtain wall
Presión de plegado: 1100 kN
Longitud de plegado A: 4100 mm
Distancia entre columnas B: 3600 mm
Profundidad de garganta D: 550 mm
Recorrido del deslizador C: 215 mm
Altura del molde E: 630 mm
Velocidad del deslizador: 220 mm/s; 18 mm/s; 200 mm/s
Potencia motor principal: 2×7.9 kW
Volumen del depósito: 2×60 L
Dimensiones totales L×W×H: 4670×1700×2780 mm
Peso de la máquina: 8800 kg

PBG-220/4100
Presión de plegado: 2200 kN
Longitud de plegado A: 4100 mm
Distancia entre columnas B: 3600 mm
Profundidad de garganta D: 410 mm
Recorrido del deslizador C: 215 mm
Altura del molde E: 550 mm
Velocidad del deslizador: 180 mm/s; 15 mm/s; 180 mm/s
Potencia motor principal: 2×11 kW
Volumen del depósito: 2×80 L
Dimensiones totales L×W×H: 4710×1750×2950 mm
Peso de la máquina: 12800 kg

PBG-220/3100
Presión de plegado: 2200 kN
Longitud de plegado A: 3100 mm
Distancia entre columnas B: 2600 mm
Profundidad de garganta D: 410 mm
Recorrido del deslizador C: 215 mm
Altura del molde E: 550 mm
Velocidad del deslizador: 180 mm/s; 15 mm/s; 180 mm/s
Potencia motor principal: 2×11 kW
Volumen del depósito: 2×80 L
Dimensiones totales L×W×H: 3710×1750×2850 mm
Peso de la máquina: 10800 kg

PBG-160/4100
Presión de plegado: 1600 kN
Longitud de plegado A: 4100 mm
Distancia entre columnas B: 3600 mm
Profundidad de garganta D: 410 mm
Recorrido del deslizador C: 215 mm
Altura del molde E: 550 mm
Velocidad del deslizador: 220 mm/s; 18 mm/s; 200 mm/s
Potencia motor principal: 2×7.9 kW
Volumen del depósito: 2×60 L
Dimensiones totales L×W×H: 4690×1500×2850 mm
Peso de la máquina: 10500 kg

PBG-160/3100
Presión de plegado: 1600 kN
Longitud de plegado A: 3100 mm
Distancia entre columnas B: 2600 mm
Profundidad de garganta D: 410 mm
Recorrido del deslizador C: 215 mm
Altura del molde E: 550 mm
Velocidad del deslizador: 220 mm/s; 18 mm/s; 200 mm/s
Potencia motor principal: 2×7.9 kW
Volumen del depósito: 2×60 L
Dimensiones totales L×W×H: 3690×1500×2780 mm
Peso de la máquina: 8600 kg

PBG-110/3100
Presión de plegado: 1100 kN
Longitud de plegado A: 3100 mm
Distancia entre columnas B: 2600 mm
Profundidad de garganta D: 410 mm
Recorrido del deslizador C: 215 mm
Altura del molde E: 550 mm
Velocidad del deslizador: 220 mm/s; 18 mm/s; 200 mm/s
Potencia motor principal: 2×7.9 kW
Volumen del depósito: 2×60 L
Dimensiones totales L×W×H: 3670×1430×2650 mm
Peso de la máquina: 7000 kg
