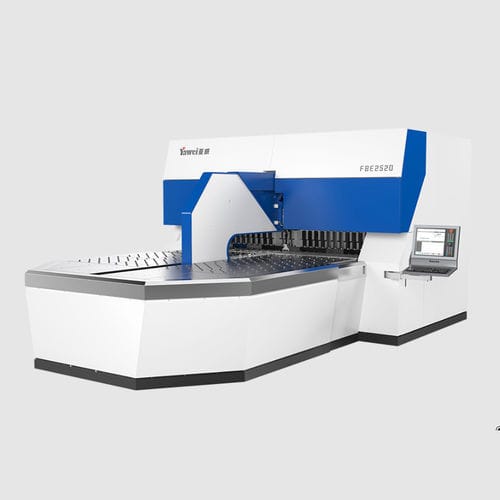

Curvadora servoeléctrica FBE series

de chapaautomáticaCNC

Descripción

• Interfaz hombre‑máquina con pantalla táctil completa integrada en un potente sistema CNC.
• Dispositivo de cambio automático de herramientas para acelerar la puesta a punto y la operación.
• Dispositivo de posicionamiento de alta flexibilidad para piezas asimétricas.
• Compensación de precisión integrada para una calidad de pieza constante.
• Nuevo diseño exterior industrial.

Parámetros del producto — FBE2520
Longitud máxima diagonal de la chapa: 2800 mm
Longitud máxima de plegado: 2500 mm
Altura máxima de plegado: 200 mm
Espesor máximo de chapa (Acero dulce 410 MPa): 3 mm
Espesor máximo de chapa (Acero inoxidable 600 MPa): 2 mm
Espesor máximo de chapa (Aleación de aluminio 265 MPa): 4 mm
Espesor mínimo de chapa: 0,35 mm
Ejes servo: 21
Dimensiones (L×A×H): 6×4×2,6 m
Peso de la máquina: 25500 kg

Parámetros del producto — FBE3220
Longitud máxima diagonal de la chapa: 3500 mm
Longitud máxima de plegado: 3200 mm
Altura máxima de plegado: 200 mm
Espesor máximo de chapa (Acero dulce 410 MPa): 3 mm
Espesor máximo de chapa (Acero inoxidable 600 MPa): 2 mm
Espesor máximo de chapa (Aleación de aluminio 265 MPa): 4 mm
Espesor mínimo de chapa: 0,35 mm
Ejes servo: 21
Dimensiones (L×A×H): 7×5×2,65 m
Peso de la máquina: 30500 kg

Especificaciones técnicas

• Opciones de modelo: FBE2520, FBE3220.
• Interfaz hombre‑máquina: pantalla táctil completa con un potente sistema CNC.
• Herramientas: dispositivo de cambio automático de herramientas para puesta a punto y eficiencia.
• Posicionamiento: dispositivo de posicionamiento de alta flexibilidad para piezas asimétricas.
• Precisión: solución de compensación de precisión integrada.
• Longitud máxima diagonal: FBE2520 = 2800 mm; FBE3220 = 3500 mm.
• Longitud máxima de plegado: FBE2520 = 2500 mm; FBE3220 = 3200 mm.
• Altura máxima de plegado: 200 mm (ambos modelos).
• Espesor máximo de chapa (Acero dulce 410 MPa): 3 mm (ambos modelos).
• Espesor máximo de chapa (Acero inoxidable 600 MPa): 2 mm (ambos modelos).
• Espesor máximo de chapa (Aleación de aluminio 265 MPa): 4 mm (ambos modelos).
• Espesor mínimo de chapa: 0,35 mm (ambos modelos).
• Ejes servo: 21 ejes (ambos modelos).
• Dimensiones totales (L×A×H): FBE2520 = 6×4×2,6 m; FBE3220 = 7×5×2,65 m.
• Peso de la máquina: FBE2520 = 25500 kg; FBE3220 = 30500 kg.
