Máquina de corte láser HLA series
para metalde chapade carga manual

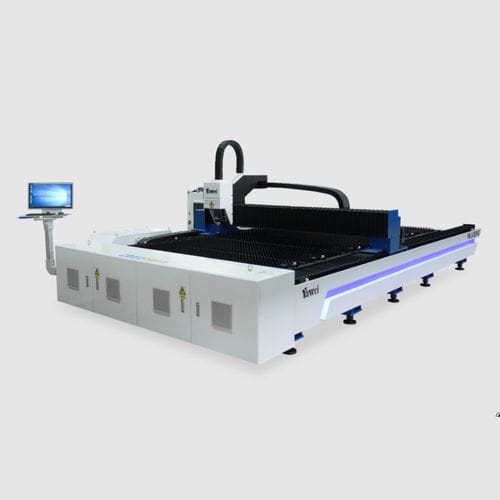

Máquina de corte láser - HLA series - JIANGSU YAWEI MACHINE TOOL - para metal / de chapa / de carga manual
Máquina de corte láser - HLA series - JIANGSU YAWEI MACHINE TOOL - para metal / de chapa / de carga manual
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
láser
Material tratado
para metal
Producto tratado
de chapa
Carga de la pieza
de carga manual
Estructura
compacta, con dos pórticos, con mesa fija, flexible
Otras características
de precisión
Carrera X

Mín.: 3.070 mm
(120,87 in)

Máx.: 13.120 mm
(516,54 in)

Carrera Y

Mín.: 1.545 mm
(60,83 in)

Máx.: 3.120 mm
(122,83 in)

Carrera Z

Mín.: 120 mm
(5 in)

Máx.: 170 mm
(7 in)

Velocidad de corte

Mín.: 1,667 m/s
(5,469 ft/s)

Máx.: 2,333 m/s
(7,654 ft/s)

Potencia láser

Mín.: 3.000 W

Máx.: 80.000 W

Repetibilidad

0,02 mm
(0,0008 in)

Aceleración

Mín.: 7,85 m/s²
(25,75 ft/s²)

Máx.: 11,77 m/s²
(38,62 ft/s²)

Longitud total

Mín.: 5.000 mm
(197 in)

Máx.: 17.000 mm
(669 in)

Altura

2.000 mm
(79 in)

Capacidad de carga

Mín.: 900 kg
(1.984,2 lb)

Máx.: 18.000 kg
(39.683,2 lb)

Descripción

Descripción del producto
Estructura de máquina compacta con pequeña huella para un uso eficiente del espacio en planta.
Área de corte abierta diseñada para facilitar la carga y descarga de chapas y adaptarse a distintas ubicaciones.
Puerto de extracción de polvo situado bajo el área de corte para mejorar la eliminación de humos/polvo y garantizar operación estable a largo plazo.
Puerta/pórtico abierto con doble accionamiento y mesa de trabajo única para movimientos estables y fiabilidad del proceso.
Cama soldada con viga de aleación de aluminio para cumplir los requisitos de movimiento con alta aceleración.
Armario de control eléctrico separado para una colocación flexible según el diseño del sitio.

Parámetros del producto - Modelos
  • HLA-1530
  • HLA-2040
  • HLA-2560
  • HLA-2580
  • HLA-25120
  • HLA-30130

HLA-1530
Rango de corte: 3050*1525mm
Recorrido eje X: 3070mm
Recorrido eje Y: 1545mm
Recorrido eje Z: 120mm
Velocidad máxima trayectoria X-Y: 140m/min
Aceleración máxima X/Y: 1.2Gm/s²
Precisión de posicionamiento: ±0.03mm
Precisión de reposicionamiento: ±0.02mm
Carga máxima de la mesa: 900Kg
Dimensiones máquina: 5000*3700*2000mm
Potencia del generador láser: 3/6kW

HLA-2040
Rango de corte: 4065*2035mm
Recorrido eje X: 4085mm
Recorrido eje Y: 2055mm
Recorrido eje Z: 120mm
Velocidad máxima trayectoria X-Y: 140m/min
Aceleración máxima X/Y: 1.2Gm/s²
Precisión de posicionamiento: ±0.03mm
Precisión de reposicionamiento: ±0.02mm
Carga máxima de la mesa: 1500Kg
Dimensiones máquina: 6000*4400*2000mm
Potencia del generador láser: 3/6kW

HLA-2560
Rango de corte: 6100*2545mm
Recorrido eje X: 6120mm
Recorrido eje Y: 2565mm
Recorrido eje Z: 170mm
Velocidad máxima trayectoria X-Y: 140m/min
Aceleración máxima X/Y: 1.0Gm/s²
Precisión de posicionamiento: ±0.03mm
Precisión de reposicionamiento: ±0.02mm
Carga máxima de la mesa: 3000Kg
Dimensiones máquina: 8800*5400*2000mm
Potencia del generador láser: 12/20/30/40/50/60/80kW

HLA-2580
Rango de corte: 8100*2545mm
Recorrido eje X: 8120mm
Recorrido eje Y: 2565mm
Recorrido eje Z: 170mm
Velocidad máxima trayectoria X-Y: 140m/min
Aceleración máxima X/Y: 1.0Gm/s²
Precisión de posicionamiento: ±0.03mm
Precisión de reposicionamiento: ±0.02mm
Carga máxima de la mesa: 6250/9400Kg
Dimensiones máquina: 11400*5500*2000mm
Potencia del generador láser: 12/20/30/40/50/60/80kW

HLA-25120
Rango de corte: 12100*2545mm
Recorrido eje X: 12120mm
Recorrido eje Y: 2565mm
Recorrido eje Z: 170mm
Velocidad máxima trayectoria X-Y: 140m/min
Aceleración máxima X/Y: 1.0Gm/s²
Precisión de posicionamiento: ±0.03mm
Precisión de reposicionamiento: ±0.02mm
Carga máxima de la mesa: 9400/14000Kg
Dimensiones máquina: 15500*5500*2000mm
Potencia del generador láser: 12/20/30/40/50/60/80kW

HLA-30130
Rango de corte: 13100*3100mm
Recorrido eje X: 13120mm
Recorrido eje Y: 3120mm
Recorrido eje Z: 170mm
Velocidad máxima trayectoria X-Y: 100m/min
Aceleración máxima X/Y: 0.8Gm/s²
Precisión de posicionamiento: ±0.03mm
Precisión de reposicionamiento: ±0.02mm
Carga máxima de la mesa: 12000/18000Kg
Dimensiones máquina: 17000*6000*2000mm
Potencia del generador láser: 12/20/30/40/50/60/80kW

Características técnicas / Especificaciones
  • Estructura compacta con pequeña huella en planta.
  • Área de corte abierta para facilitar la manipulación y la adaptación al sitio.
  • Puerto de extracción de polvo bajo la zona de corte para mejorar la evacuación de humos y polvo.
  • Pórtico abierto con doble accionamiento y mesa única para comportamiento estable y buena repetibilidad.
  • Cama soldada con viga de aleación de aluminio para soportar perfiles de movimiento de alta aceleración.
  • Armario eléctrico separado que permite una instalación flexible según el diseño de la planta.
  • Precisión de posicionamiento: ±0.03mm; Precisión de repetición: ±0.02mm.
  • Velocidad máxima de trayectoria X-Y: hasta 140m/min (dependiendo del modelo).
  • Aceleración máxima X/Y: hasta 1.2Gm/s² (dependiendo del modelo).
  • Opciones de potencia del generador láser: 3/6kW para modelos pequeños; series 12–80kW para modelos de mayor tamaño.
