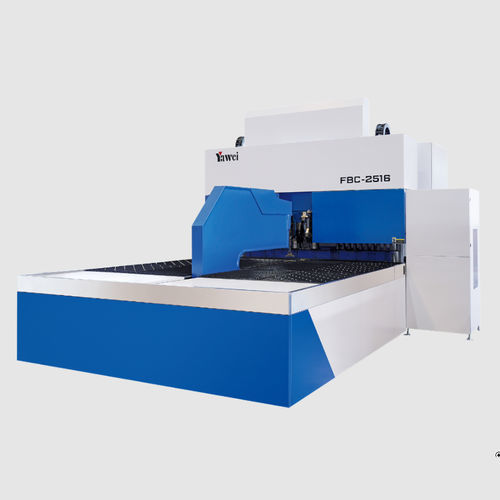

Prensa plegadora servoeléctrica FBC series

CNCcon cambiador automático de herramientaautomática

Descripción del producto

• Troquel tipo bisagra adaptable a piezas de formas complejas para compensar las limitaciones de los troqueles fijos.
• Cambio automático de herramienta/matriz que permite ajuste rápido de dimensiones y cambio durante el proceso.
• Bisagra neumática para evitar colisiones en el lado de formación y prevenir arañazos en la superficie.
• Control totalmente servoeléctrico con 20 ejes para operación precisa y eficiente en consumo energético.

Parámetros del producto — FBC2016
Longitud diagonal máxima de la chapa: 2400 mm
Longitud máxima de plegado: 2000 mm
Altura máxima de plegado: 165 mm
Espesor máximo de chapa (acero dulce 410 MPa): 2 mm
Espesor máximo de chapa (acero inoxidable 600 MPa): 1,5 mm
Espesor máximo de chapa (aleación de aluminio 265 MPa): 3 mm
Espesor mínimo de chapa: 0,35 mm
Ejes servo: 20
Dimensiones (L×W×H): 4,6 × 4,6 × 3,1 m
Peso de la máquina: 14300 kg


Parámetros del producto — FBC2516
Longitud diagonal máxima de la chapa: 2800 mm
Longitud máxima de plegado: 2500 mm
Altura máxima de plegado: 165 mm
Espesor máximo de chapa (acero dulce 410 MPa): 2 mm
Espesor máximo de chapa (acero inoxidable 600 MPa): 1,5 mm
Espesor máximo de chapa (aleación de aluminio 265 MPa): 3 mm
Espesor mínimo de chapa: 0,35 mm
Ejes servo: 20
Dimensiones (L×W×H): 5,5 × 4,9 × 3,2 m
Peso de la máquina: 20000 kg


Parámetros del producto — FBC3016
Longitud diagonal máxima de la chapa: 3400 mm
Longitud máxima de plegado: 3000 mm
Altura máxima de plegado: 165 mm
Espesor máximo de chapa (acero dulce 410 MPa): 2 mm
Espesor máximo de chapa (acero inoxidable 600 MPa): 1,5 mm
Espesor máximo de chapa (aleación de aluminio 265 MPa): 3 mm
Espesor mínimo de chapa: 0,35 mm
Ejes servo: 20
Dimensiones (L×W×H): 6,6 × 5,4 × 3,2 m
Peso de la máquina: 23400 kg


Características / Especificaciones técnicas

• Serie: plegadora CNC de paneles con cambio automático de herramienta serie FBC (FBC2016, FBC2516, FBC3016).
• Cambio de matriz: cambio totalmente automático con ajuste rápido y posibilidad de cambio en proceso.
• Tipo de matriz: matriz tipo bisagra para formas complejas; bisagra neumática para evitar contacto con la superficie de la pieza.
• Control: servoeléctrico total — 20 ejes para posicionamiento preciso y repetibilidad.
• Capacidades de material (típicas): acero dulce (410 MPa) hasta 2 mm; acero inoxidable (600 MPa) hasta 1,5 mm; aleación de aluminio (265 MPa) hasta 3 mm.
• Espesor mínimo de chapa: 0,35 mm.
• Aplicaciones: fabricación de paneles, cubiertas, componentes HVAC, armarios eléctricos y piezas de chapa con perfiles complejos.
