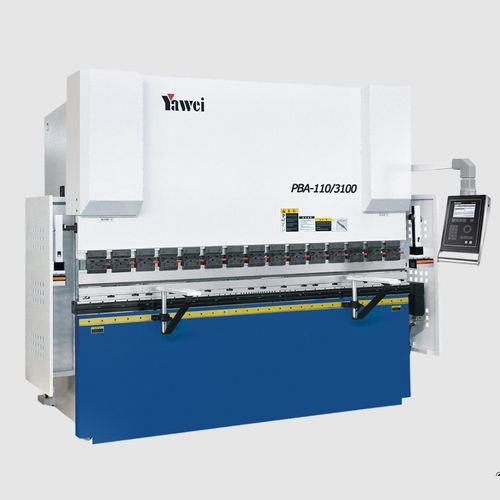

Prensa plegadora electrohidráulica PBA series

CNCde alta velocidadde alta potencia

Descripción general

• Diseño industrial sobrio con ergonomía de operación orientada al taller.
• Configuración de parámetros optimizada y componentes centrales de calidad para rendimiento estable y manejo sencillo.
• Sistema de control servohidráulico electrohidráulico en lazo cerrado (importado de Alemania) para sincronización precisa y mayor eficiencia energética.
• Estructura de alta rigidez y sistema de compensación mecánica (crowning) controlado por CNC en la mesa para uniformidad en el plegado.

Modelos disponibles

• PBA-300/4100
• PBA-300/3100
• PBA-220/4100
• PBA-220/3100
• PBA-160/4100
• PBA-160/3100
• PBA-110/4100
• PBA-110/3100
• PBA-63/2550
• PBA-63/2050
• PBA-35/1250

Especificaciones por modelo
PBA-300/4100
Presión de plegado: 3000 kN
Longitud de plegado A: 4100 mm
Distancia entre columnas B: 3600 mm
Profundidad de garganta D: 410 mm
Recorrido del carro C: 265 mm
Altura de útil E: 580 mm
Velocidad del carro: 120 mm/s (avance) 10 mm/s (trabajo) 120 mm/s (retorno)
Potencia motor principal: 22 kW
Volumen del depósito: 600 L
Dimensiones L*W*H: 4670*1925*3080 mm
Peso máquina: 15800 kg

PBA-300/3100
Presión de plegado: 3000 kN
Longitud de plegado A: 3100 mm
Distancia entre columnas B: 2600 mm
Profundidad de garganta D: 410 mm
Recorrido del carro C: 265 mm
Altura de útil E: 580 mm
Velocidad del carro: 120 mm/s (avance) 10 kmm/s (trabajo) 120 mm/s (retorno)
Potencia motor principal: 22 kW
Volumen del depósito: 450 L
Dimensiones L*W*H: 3670*1925*2980 mm
Peso máquina: 13800 kg

PBA-220/4100
Presión de plegado: 2200 kN
Longitud de plegado A: 4100 mm
Distancia entre columnas B: 3600 mm
Profundidad de garganta D: 410 mm
Recorrido del carro C: 215 mm
Altura de útil E: 550 mm
Velocidad del carro: 160 mm/s (avance) 12 mm/s (trabajo) 150 mm/s (retorno)
Potencia motor principal: 17 kW
Volumen del depósito: 400 L
Dimensiones L*W*H: 4650*1795*2950 mm
Peso máquina: 12800 kg

PBA-220/3100
Presión de plegado: 2200 kN
Longitud de plegado A: 3100 mm
Distancia entre columnas B: 2600 mm
Profundidad de garganta D: 410 mm
Recorrido del carro C: 215 mm
Altura de útil E: 550 mm
Velocidad del carro: 160 mm/s (avance) 12 mm/s (trabajo) 150 mm/s (retorno)
Potencia motor principal: 17 kW
Volumen del depósito: 300 L
Dimensiones L*W*H: 3650*1795*2850 mm
Peso máquina: 10800 kg

PBA-160/4100
Presión de plegado: 1600 kN
Longitud de plegado A: 4100 mm
Distancia entre columnas B: 3600 mm
Profundidad de garganta D: 410 mm
Recorrido del carro C: 215 mm
Altura de útil E: 550 mm
Velocidad del carro: 200 mm/s (avance) 13 mm/s (trabajo) 160 mm/s (retorno)
Potencia motor principal: 11.3 kW
Volumen del depósito: 400 L
Dimensiones L*W*H: 4630*1525*2950 mm
Peso máquina: 10500 kg

PBA-160/3100
Presión de plegado: 1600 kN
Longitud de plegado A: 3100 mm
Distancia entre columnas B: 2600 mm
Profundidad de garganta D: 410 mm
Recorrido del carro C: 215 mm
Altura de útil E: 550 mm
Velocidad del carro: 200 mm/s (avance) 13 mm/s (trabajo) 160 mm/s (retorno)
Potencia motor principal: 11.3 kW
Volumen del depósito: 300 L
Dimensiones L*W*H: 3650*1795*2850 mm
Peso máquina: 10800 kg

PBA-110/4100
Presión de plegado: 1100 kN
Longitud de plegado A: 4100 mm
Distancia entre columnas B: 3600 mm
Profundidad de garganta D: 410 mm
Recorrido del carro C: 215 mm
Altura de útil E: 550 mm
Velocidad del carro: 160 mm/s (avance) 12 mm/s (trabajo) 150 mm/s (retorno)
Potencia motor principal: 8.7 kW
Volumen del depósito: 300 L
Dimensiones L*W*H: 4650*1795*2950 mm
Peso máquina: 12800 kg

PBA-110/3100
Presión de plegado: 1100 kN
Longitud de plegado A: 3100 mm
Distancia entre columnas B: 2600 mm
Profundidad de garganta D: 410 mm
Recorrido del carro C: 215 mm
Altura de útil E: 550 mm
Velocidad del carro: 160 mm/s (avance) 12 mm/s (trabajo) 150 mm/s (retorno)
Potencia motor principal: 8.7 kW
Volumen del depósito: 300 L
Dimensiones L*W*H: 3650*1795*2850 mm
Peso máquina: 10800 kg

PBA-63/2550
Presión de plegado: 630 kN
Longitud de plegado A: 2550 mm
Distancia entre columnas B: 2150 mm
Profundidad de garganta D: 350 mm
Recorrido del carro C: 175 mm
Altura de útil E: 480 mm
Velocidad del carro: 180 mm/s (avance) 12.5 mm/s (trabajo) 140 mm/s (retorno)
Potencia motor principal: 5.5 kW
Volumen del depósito: 200 L
Dimensiones L*W*H: 3120*1450*2390 mm
Peso máquina: 5000 kg

PBA-63/2050
Presión de plegado: 630 kN
Longitud de plegado A: 2050 mm
Distancia entre columnas B: 1750 mm
Profundidad de garganta D: 350 mm
Recorrido del carro C: 175 mm
Altura de útil E: 480 mm
Velocidad del carro: 180 mm/s (avance) 12.5 mm/s (trabajo) 140 mm/s (retorno)
Potencia motor principal: 5.5 kW
Volumen del depósito: 150 L
Dimensiones L*W*H: 2720*1450*2390 mm
Peso máquina: 4000 kg

PBA-35/1250
Presión de plegado: 350 kN
Longitud de plegado A: 1250 mm
Distancia entre columnas B: 950 mm
Profundidad de garganta D: 300 mm
Recorrido del carro C: 120 mm
Altura de útil E: 450 mm
Velocidad del carro: 180 mm/s (avance) 16 mm/s (trabajo) 180 mm/s (retorno)
Potencia motor principal: 4.4 kW
Volumen del depósito: 100 L
Dimensiones L*W*H: 1930*1400*2200 mm
Peso máquina: 3000 kg

Características principales

• Sistema de control: lazo cerrado electrohidráulico servo (importado de Alemania).
• Estructura: bastidor de alta rigidez para procesos de plegado precisos y estables.
• Compensación: crowning mecánico controlado por CNC en la mesa para uniformidad del plegado.
• Transmisión y potencia: potencias motoras principales según modelo (4.4 kW a 22 kW) y presiones de plegado de 350 kN a 3000 kN.
• Hidráulica: volúmenes de aceite variables por modelo (100 L a 600 L).
• Velocidades multietapa del carro para optimizar los tiempos de ciclo.

Aplicaciones típicas

• Fabricación de chapas y taller de metalurgia
• Producción de electrodomésticos y carcasas eléctricas
• Plegado de paneles para fachadas y cerramientos
• Componentes para maquinaria e ingeniería
