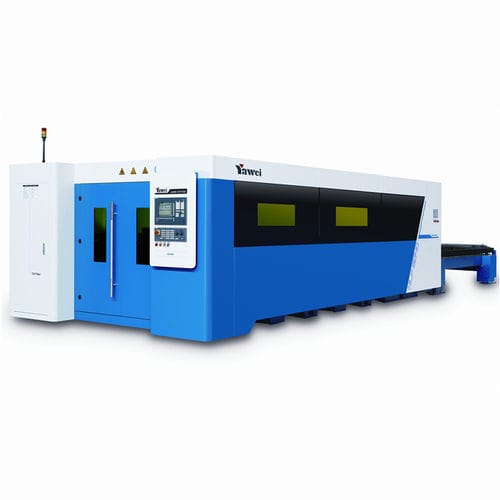

Máquina de corte láser de fibra HLF seriespara metalde chapaCNC
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- láser de fibra
- Material tratado
- para metal
- Producto tratado
- de chapa
- Sistema de control
- CNC
- Estructura
- de gran formato, tipo pórtico
- Otras características
- automática, de alta velocidad, alta potencia, con mesa de intercambio, multieje
- Carrera X
Mín.: 3.040 mm
(119,69 in)Máx.: 12.040 mm
(474,02 in)- Carrera Y
Mín.: 1.520 mm
(59,84 in)Máx.: 2.520 mm
(99,21 in)- Carrera Z
Mín.: 300 mm
(12 in)Máx.: 340 mm
(13 in)- Altura máxima corte
Mín.: 300 mm
(11,8 in)Máx.: 340 mm
(13,4 in)- Velocidad de corte
3,333 m/s
(10,935 ft/s)- Potencia láser
Mín.: 3.000 W
Máx.: 80.000 W
- Repetibilidad
0,03 mm
(0,0012 in)- Aceleración
Mín.: 17,65 m/s²
(57,91 ft/s²)Máx.: 19,61 m/s²
(64,34 ft/s²)- Longitud total
Mín.: 9.300 mm
(366 in)Máx.: 28.000 mm
(1.102 in)- Altura
2.200 mm
(87 in)- Peso
16.000 kg
(35.273,96 lb)- Capacidad de carga
Mín.: 1.000 kg
(2.204,6 lb)Máx.: 14.000 kg
(30.864,7 lb)
Descripción
Descripción del producto
La serie HLF Classic Flagship Series incluye máquinas de corte láser de fibra tipo pórtico diseñadas para el mecanizado industrial de chapas, con configuraciones que cubren desde tamaños pequeños hasta muy grandes y una amplia gama de potencias láser. Las máquinas incorporan una estructura de bancada con doble accionamiento, viga ligera de alta rigidez y mesa intercambiable elevable para procesos continuos de producción.
Características clave
Parámetros del producto (por modelo)
Especificaciones técnicas
La serie HLF Classic Flagship Series incluye máquinas de corte láser de fibra tipo pórtico diseñadas para el mecanizado industrial de chapas, con configuraciones que cubren desde tamaños pequeños hasta muy grandes y una amplia gama de potencias láser. Las máquinas incorporan una estructura de bancada con doble accionamiento, viga ligera de alta rigidez y mesa intercambiable elevable para procesos continuos de producción.
Características clave
- Corte de alta velocidad en chapas finas y mecanizado preciso en chapas de espesor medio con mínimas marcas de perforación.
- Interfaz de operación inteligente con monitorización en tiempo real del equipo y biblioteca experta de parámetros de corte.
- Interpolación a nivel nano y control CNC independiente que garantizan respuesta rápida de los ejes y sincronización fluida.
- Alta velocidad de trayectoria y aceleración dependiente del modelo, hasta 2,0G, para mejorar el rendimiento.
- Componentes mecánicos de marcas internacionales (Alemania/Japón) para alta precisión y larga vida útil.
- Control automático de presión de gas auxiliar con conmutación Air/O2/N2 y alarma ante desviaciones para reducir la tasa de desecho.
- Posicionamiento secundario por ojo óptico y búsqueda automática de bordes para facilitar cortes secundarios precisos.
Parámetros del producto (por modelo)
- HLF-1530
Rango de corte: 3000×1500 mm
Recorrido eje X: 3040 mm
Recorrido eje Y: 1520 mm
Recorrido eje Z: 300 mm
Velocidad máxima de trayectoria X-Y: 200 m/min
Aceleración máxima X/Y: 2,0G m/s²
Precisión de posicionamiento: ±0,03 mm
Precisión de reposicionamiento: ±0,02 mm
Carga máxima de la mesa: 1000 Kg
Dimensiones de la máquina: 9300×5000×2200 mm
Potencia del generador láser: 3 / 6 / 12 / 20 kW - HLF-2040
Rango de corte: 4000×2000 mm
Recorrido X: 4040 mm
Recorrido Y: 2020 mm
Recorrido Z: 300 mm
Velocidad máxima de trayectoria X-Y: 200 m/min
Aceleración máxima X/Y: 2,0G m/s²
Precisión de posicionamiento: ±0,03 mm
Precisión de reposicionamiento: ±0,02 mm
Carga máxima de la mesa: 1800 Kg
Dimensiones de la máquina: 11500×5500×2200 mm
Potencia del generador láser: 3 / 6 / 12 / 20 kW - HLF-2560
Rango de corte: 6000×2500 mm
Recorrido X: 6040 mm
Recorrido Y: 2520 mm
Recorrido Z: 340 mm
Velocidad máxima de trayectoria X-Y: 200 m/min
Aceleración máxima X/Y: 1,8G m/s²
Precisión de posicionamiento: ±0,03 mm
Precisión de reposicionamiento: ±0,02 mm
Carga máxima de la mesa: 5800 / 7000 Kg
Dimensiones de la máquina: 15500×5700×2200 mm
Peso de la máquina: 16000 Kg
Potencia del generador láser: 6 / 12 / 20 / 30 kW - HLF-2580
Rango de corte: 8000×2500 mm
Recorrido X: 8040 mm
Recorrido Y: 2520 mm
Recorrido Z: 340 mm
Velocidad máxima de trayectoria X-Y: 200 m/min
Aceleración máxima X/Y: 1,8G m/s²
Precisión de posicionamiento: ±0,03 mm
Precisión de reposicionamiento: ±0,02 mm
Carga máxima de la mesa: 6300 / 9300 Kg
Dimensiones de la máquina: 20000×5700×2200 mm
Potencia del generador láser: 12 / 20 / 30 / 40 / 60 / 80 kW - HLF-25120
Rango de corte: 12000×2500 mm
Recorrido X: 12040 mm
Recorrido Y: 2520 mm
Recorrido Z: 340 mm
Velocidad máxima de trayectoria X-Y: 200 m/min
Aceleración máxima X/Y: 1,8G m/s²
Precisión de posicionamiento: ±0,03 mm
Precisión de reposicionamiento: ±0,02 mm
Carga máxima de la mesa: 9400 / 14000 Kg
Dimensiones de la máquina: 28000×5700×2200 mm
Potencia del generador láser: 12 / 20 / 30 / 40 / 60 / 80 kW
Especificaciones técnicas
- Serie: HLF Classic Flagship Series (modelos: HLF-1530, HLF-2040, HLF-2560, HLF-2580, HLF-25120)
- Precisión de posicionamiento: ±0,03 mm
- Precisión de reposicionamiento: ±0,02 mm
- Velocidad máxima de trayectoria X-Y: 200 m/min
- Aceleración X/Y: hasta 2,0G m/s² (según modelo)
- Opciones de potencia láser: de 3 kW hasta 80 kW según configuración
- Carga máxima de la mesa: varía según modelo, de 1.000 Kg hasta más de 14.000 Kg
