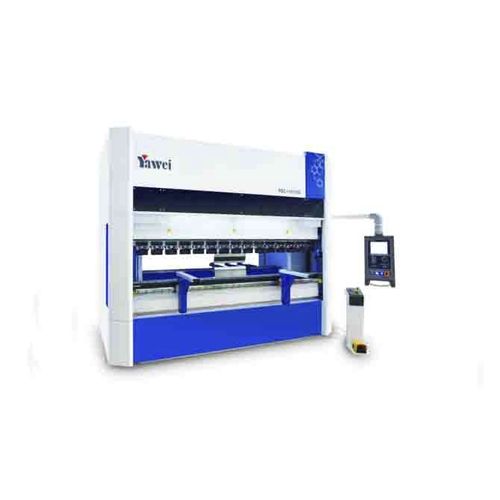

Prensa plegadora hidráulica PBC series

CNCde grandes dimensionesde taller

Resumen del producto
Plataforma de trabajo con sistema de compensación mecánica (crowning), ajustable punto por punto para garantizar precisión y resultados de plegado consistentes.
Estructura de doble guía del deslizador que proporciona un movimiento vertical más suave y reduce desviaciones.
Sujeción del material móvil sobre guía lineal que facilita la manipulación y el posicionamiento vertical de la pieza.
Opciones de control y configuración que permiten funciones ampliadas manteniendo una operación sencilla.

Modelos

• PBC-50/2050
• PBC-80/2550
• PBC-110/3100
• PBC-110/4100
• PBC-160/3100
• PBC-160/4100
• PBC-220/3100
• PBC-220/4100

Datos técnicos - PBC-50/2050
Presión de plegado: 500 kN
Longitud de plegado A: 2050 mm
Distancia entre columnas B: 1750 mm
Profundidad de garganta D: 350 mm
Carrera del deslizador C: 175 mm
Altura de troquel E: 495 mm
Velocidad del deslizador: 200 mm/s 18 mm/s 200 mm/s
Potencia motor principal: 6,2 kW
Volumen del depósito de aceite: 150 L
Dimensiones totales L×W×H: 2690 × 1520 × 2415 mm
Peso de la máquina: 4500 kg

Datos técnicos - PBC-80/2550
Presión de plegado: 800 kN
Longitud de plegado A: 2550 mm
Distancia entre columnas B: 2150 mm
Profundidad de garganta D: 350 mm
Carrera del deslizador C: 175 mm
Altura de troquel E: 495 mm
Velocidad del deslizador: 200 mm/s 18 mm/s 200 mm/s
Potencia motor principal: 8,5 kW
Volumen del depósito de aceite: 200 L
Dimensiones totales L×W×H: 3130 × 1520 × 2515 mm
Peso de la máquina: 6000 kg

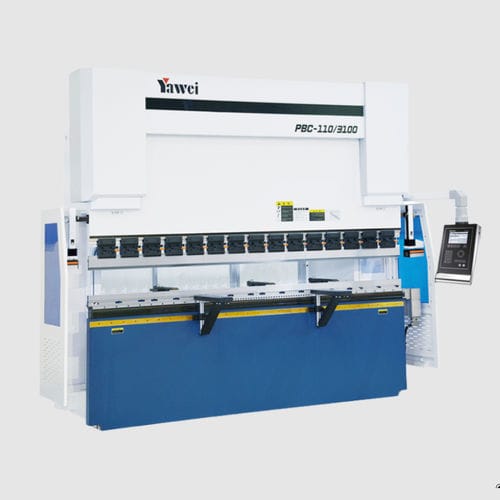

Datos técnicos - PBC-110/3100
Presión de plegado: 1100 kN
Longitud de plegado A: 3100 mm
Distancia entre columnas B: 2600 mm
Profundidad de garganta D: 410 mm
Carrera del deslizador C: 265 mm
Altura de troquel E: 600 mm
Velocidad del deslizador: 220 mm/s 18 mm/s 200 mm/s
Potencia motor principal: 12,4 kW
Volumen del depósito de aceite: 200 L
Dimensiones totales L×W×H: 3600 × 1520 × 2850 mm
Peso de la máquina: 8500 kg

Datos técnicos - PBC-110/4100
Presión de plegado: 1100 kN
Longitud de plegado A: 4100 mm
Distancia entre columnas B: 3600 mm
Profundidad de garganta D: 410 mm
Carrera del deslizador C: 265 mm
Altura de troquel E: 600 mm
Velocidad del deslizador: 220 mm/s 18 mm/s 200 mm/s
Potencia motor principal: 12,4 kW
Volumen del depósito de aceite: 300 L
Dimensiones totales L×W×H: 4600 × 1520 × 2850 mm
Peso de la máquina: 9200 kg

Datos técnicos - PBC-160/3100
Presión de plegado: 1600 kN
Longitud de plegado A: 3100 mm
Distancia entre columnas B: 2600 mm
Profundidad de garganta D: 410 mm
Carrera del deslizador C: 265 mm
Altura de troquel E: 600 mm
Velocidad del deslizador: 200 mm/s 15 mm/s 180 mm/s
Potencia motor principal: 17,8 kW
Volumen del depósito de aceite: 300 L
Dimensiones totales L×W×H: 3620 × 1570 × 3010 mm
Peso de la máquina: 10000 kg

Datos técnicos - PBC-160/4100
Presión de plegado: 1600 kN
Longitud de plegado A: 4100 mm
Distancia entre columnas B: 3600 mm
Profundidad de garganta D: 410 mm
Carrera del deslizador C: 265 mm
Altura de troquel E: 600 mm
Velocidad del deslizador: 200 mm/s 15 mm/s 180 mm/s
Potencia motor principal: 17,8 kW
Volumen del depósito de aceite: 400 L
Dimensiones totales L×W×H: 4620 × 1570 × 3060 mm
Peso de la máquina: 11900 kg

Datos técnicos - PBC-220/3100
Presión de plegado: 2200 kN
Longitud de plegado A: 3100 mm
Distancia entre columnas B: 2600 mm
Profundidad de garganta D: 410 mm
Carrera del deslizador C: 265 mm
Altura de troquel E: 600 mm
Velocidad del deslizador: 160 mm/s 14 mm/s 160 mm/s
Potencia motor principal: 21,4 kW
Volumen del depósito de aceite: 300 L
Dimensiones totales L×W×H: 3640 × 1820 × 3025 mm
Peso de la máquina: 12300 kg

Datos técnicos - PBC-220/4100
Presión de plegado: 2200 kN
Longitud de plegado A: 4100 mm
Distancia entre columnas B: 3600 mm
Profundidad de garganta D: 410 mm
Carrera del deslizador C: 265 mm
Altura de troquel E: 600 mm
Velocidad del deslizador: 160 mm/s 14 mm/s 160 mm/s
Potencia motor principal: 21,4 kW
Volumen del depósito de aceite: 400 L
Dimensiones totales L×W×H: 4640 × 1820 × 3125 mm
Peso de la máquina: 14000 kg

Características / Especificaciones técnicas

• Serie PBC disponible en múltiples configuraciones: presiones de plegado de 500 kN hasta 2200 kN y longitudes de plegado de 2050 mm a 4100 mm.
• Dimensiones clave: profundidad de garganta 350 mm o 410 mm; alturas de troquel típicas 495 mm o 600 mm.
• Recorrido del deslizador según modelo: 175 mm a 265 mm.
• Rango de potencia del motor: 6,2 kW a 21,4 kW según el modelo.
• Volúmenes de depósito de aceite: 150 L a 400 L según configuración.
• Peso y huella variable según el modelo (ejemplos en las secciones técnicas).
