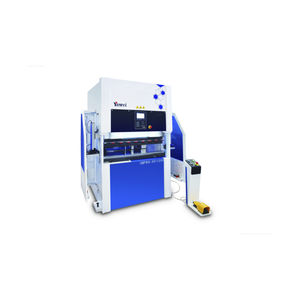

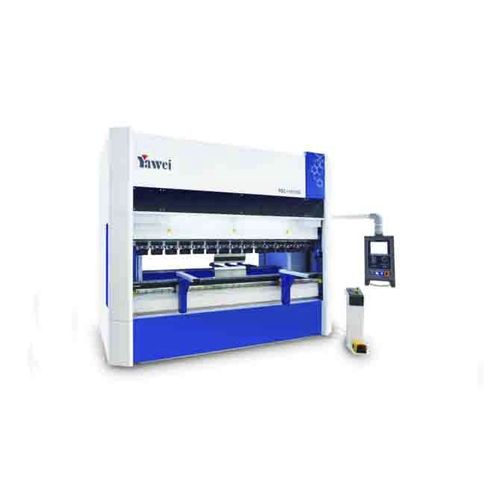

Prensa plegadora híbrida PBM series

CNCde alta velocidadde alta eficacia

Descripción del producto
Sistema de accionamiento híbrido aceite-eléctrico con tecnología de control sincrónico por bomba. Alta precisión de posicionamiento, funcionamiento eficiente en consumo y ciclos de trabajo rápidos; adecuado para plegado de alta precisión y alto rendimiento de chapas y otras piezas. Configuraciones y parámetros orientados a satisfacer exigencias industriales exigentes.

Modelos disponibles

• PBM-220/4100
• PBM-220/3100
• PBM-160/4100
• PBM-160/3100
• PBM-110/4100
• PBM-110/3100

Parámetros técnicos — PBM-220/4100
Fuerza nominal: 2200 kN
Longitud de mesa A: 4100 mm
Distancia entre columnas B: 3600 mm
Abertura de garganta D: 410 mm
Recorrido del deslizador C: 265 mm
Altura de molde E: 600 mm
Velocidad del deslizador: 220 mm/s, 15 mm/s, 200 mm/s
Potencia del motor: 15*2 kW
Dimensiones totales L*W*H: 4650*1850*3095 mm
Peso total: 14700 kg

Parámetros técnicos — PBM-220/3100
Fuerza nominal: 2200 kN
Longitud de mesa A: 3100 mm
Distancia entre columnas B: 2600 mm
Abertura de garganta D: 410 mm
Recorrido del deslizador C: 265 mm
Altura de molde E: 600 mm
Velocidad del deslizador: 220 mm/s, 15 mm/s, 200 mm/s
Potencia del motor: 15*2 kW
Dimensiones totales L*W*H: 3650*1850*2995 mm
Peso total: 13000 kg

Parámetros técnicos — PBM-160/4100
Fuerza nominal: 1600 kN
Longitud de mesa A: 4100 mm
Distancia entre columnas B: 3600 mm
Abertura de garganta D: 410 mm
Recorrido del deslizador C: 265 mm
Altura de molde E: 600 mm
Velocidad del deslizador: 220 mm/s, 18 mm/s, 220 mm/s
Potencia del motor: 7.5*2 kW
Dimensiones totales L*W*H: 4630*1600*3025 mm
Peso total: 12400 kg

Parámetros técnicos — PBM-160/3100
Fuerza nominal: 1600 kN
Longitud de mesa A: 3100 mm
Distancia entre columnas B: 2600 mm
Abertura de garganta D: 410 mm
Recorrido del deslizador C: 265 mm
Altura de molde E: 600 mm
Velocidad del deslizador: 220 mm/s, 18 mm/s, 220 mm/s
Potencia del motor: 7.5*2 kW
Dimensiones totales L*W*H: 3630*1600*2985 mm
Peso total: 10500 kg

Parámetros técnicos — PBM-110/4100
Fuerza nominal: 1100 kN
Longitud de mesa A: 4100 mm
Distancia entre columnas B: 3600 mm
Abertura de garganta D: 410 mm
Recorrido del deslizador C: 265 mm
Altura de molde E: 600 mm
Velocidad del deslizador: 250 mm/s, 20 mm/s, 220 mm/s
Potencia del motor: 5.5*2 kW
Dimensiones totales L*W*H: 4610*1550*2985 mm
Peso total: 9700 kg

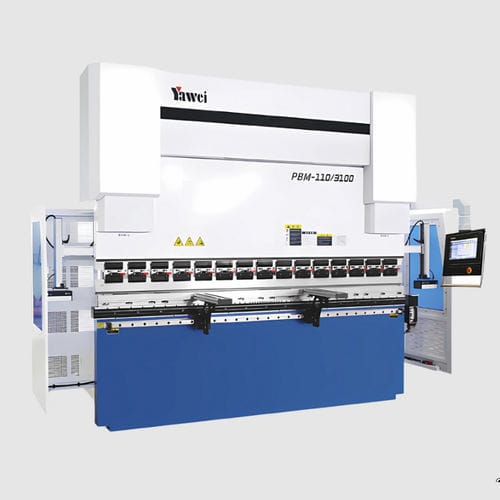

Parámetros técnicos — PBM-110/3100
Fuerza nominal: 1100 kN
Longitud de mesa A: 3100 mm
Distancia entre columnas B: 2600 mm
Abertura de garganta D: 410 mm
Recorrido del deslizador C: 265 mm
Altura de molde E: 600 mm
Velocidad del deslizador: 250 mm/s, 20 mm/s, 220 mm/s
Potencia del motor: 5.5*2 kW
Dimensiones totales L*W*H: 3610*1550*2935 mm
Peso total: 9000 kg

Características / especificaciones técnicas

• Sistema de accionamiento: accionamiento híbrido aceite-eléctrico con control sincrónico por bomba
• Aplicación: plegado de alta precisión y alta velocidad de diversas piezas en chapa
• Rendimiento: alta precisión de posicionamiento, diseño eficiente en consumo y ciclos productivos mejorados
• Gama de modelos: 1100 kN a 2200 kN, longitudes de mesa 3100–4100 mm
• Parámetros principales: fuerza nominal, longitud de mesa A, distancia entre columnas B, apertura throat D, recorrido del deslizador C, altura de molde E, velocidad del deslizador, potencia del motor, dimensiones totales
