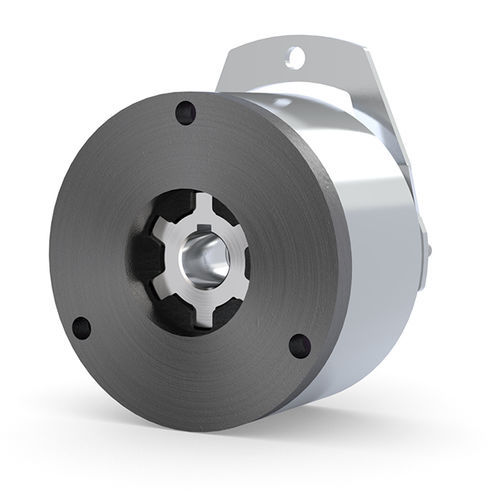

Freno de disco COMBISTOP 08

apriete por muelledesapriete manualpara motor

Descripción del producto
El tipo COMBISTOP 08 es la mini serie de frenos de resorte de corriente cerrada de KEB. Diseñado para cargas pequeñas, su construcción compacta permite su uso como freno de servicio en aplicaciones dinámicas y como freno de retenida con función de parada de emergencia en aplicaciones estáticas.

Rango de par
El rango de par del COMBISTOP 08 es de 0,3 Nm a 2 Nm.

Aspectos destacados

• Dos tamaños (0B, 00)
• Listo para montar con juego de aire ajustado
• Uso como freno de servicio o freno de retenida con parada de emergencia
• Clase ISO B según VDE 0580
• Certificación cCSAus
• Diseñado para funcionamiento continuo (S1 / 100 % de ciclo de trabajo)
• Tensiones estándar: 24 / 105 / 180 / 205 V

Opciones
Liberación manual
Una liberación manual opcional permite abrir el COMBISTOP 08 manualmente. Es útil cuando no hay alimentación o cuando el rotor está desgastado y es necesario liberar el freno manualmente.

Brida / disco de fricción
El COMBISTOP 08 puede equiparse opcionalmente con una brida o, como alternativa, con un disco de fricción. Si la placa del cojinete del motor no presenta la calidad de material o planitud requerida, una brida o disco de fricción proporciona una superficie de contrapresión óptima.

Tapón de cierre
El freno puede equiparse con un tapón de cierre para sellarlo frente al entorno externo.

Versión CCV
Para entornos especialmente duros o fríos, está disponible una versión CCV. Soporta temperaturas hasta -40 °C.

Par a medida
Si se requiere un par de frenado modificado, se puede realizar un aumento o reducción personalizado durante la producción.

Tensiones a medida
Se pueden fabricar bobinas personalizadas con tensiones de alimentación no estándar bajo demanda.

Confecciones de conectores
Para simplificar la instalación en las instalaciones del cliente, los frenos pueden suministrarse con cables listos para conectar, conectores, contactos o terminales.

Certificados de fábrica
Se pueden emitir certificados de fábrica 2.1 o certificados de ensayo 3.1 según DIN EN 10204 a pedido (por ejemplo, confirmación de pruebas de par).

Datos técnicos
Encabezado: Tamaño | Par de retención reducido [Nm] (min) | Par nominal M2 [Nm] | Par máximo personalizado [Nm] | Potencia estándar [W] | Diámetro [mm] | Taladro máx. [mm]
0B | - | 0,3 | - | 6 | 40 | 8
00 | 0,5 | 1 | 2 | 11…15 | 59,5 | 10

* Freno de retención con función de parada de emergencia
Tensiones estándar: 24 V, 105 V, 180 V, 205 V. Tensiones especiales a pedido.

Fabricante / especificaciones

• Marca: KEB (KEB Automation KG)
• Denominación comercial (modelo): COMBISTOP 08
• Rango de par: 0,3 Nm a 2 Nm
• Tamaños: 0B, 00
• Diseñado para S1 / 100 % ED
• Certificaciones: Clase ISO B (VDE 0580), certificado cCSAus
• Versión CCV disponible para temperaturas hasta -40 °C
