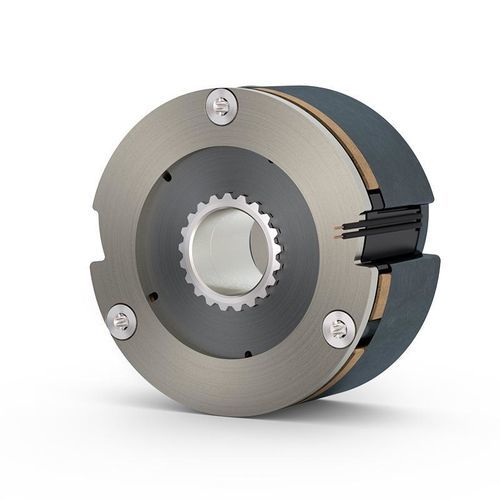

Freno de fricción COMBISTOP S1

electromagnéticopara servomotorde seguridad

Descripción general
El nuevo freno de retención S1 incorpora un sistema de fricción patentado que proporciona un par de frenado considerablemente superior al de los frenos de muelle convencionales. Está especialmente indicado para aplicaciones con servomotores que requieren mayor seguridad. El diseño plug & play facilita el montaje. Rango de par: 0,5 Nm a 60 Nm en 8 tamaños.

Puntos destacados

• 8 tamaños (01–08)
• Alta energía de fricción admisible en frenado de emergencia
• Par de frenado estable
• Alta resistencia a la temperatura (hasta la clase ISO H según VDE 0580)
• Listo para instalar con holgura de aire ajustada
• Puede usarse como freno de servicio o freno de retención
• Ranuras para cables integradas
• Tensión estándar: 24 V

Opciones

• Anillo de fieltro: anillo de fieltro opcional para proteger el COMBISTOP S1 (y por tanto el par de frenado) frente al aceite procedente de cojinetes adyacentes.
• CCV (Cold Climate Version): disponible para entornos especialmente duros/fríos (temperaturas hasta -40 °C).
• Modificación del par de frenado: el par puede aumentarse o reducirse según especificaciones del cliente durante la producción.
• Tensiones personalizadas: bobinas con tensiones específicas realizables a petición.
• Confección de conectores: posibilidad de suministro con cables listos para conectar con enchufes, contactos o terminales para facilitar el montaje.
• Certificados: certificado de fábrica 2.1 (DIN EN 10204) y certificado de ensayo 3.1 (DIN EN 10204) disponibles a solicitud; el 3.1 incluye resultados de pruebas específicas como el ensayo de par.

Datos técnicos (tabla)
Tamaño | Par nominal M2 [Nm] | Par estático mín. a 120 °C M4min120 [Nm] | Potencia estándar [W] | Diámetro [mm] | Ø máximo del cubo [mm]
01 | 0,5 | 0,3 | 6,1 | 35 | 9
02 | 1 | 0,6 | 7,5 | 41 | 10,5
03 | 1,9 | 1,1 | 9,4 | 48 | 12,5
04 | 3,9 | 2,3 | 11,8 | 56 | 15,5
05 | 7,5 | 4,5 | 15,3 | 66 | 17,5
06 | 15 | 9 | 20 | 77 | 20,5
07 | 30 | 18 | 26 | 90 | 24
08 | 60 | 36 | 33,8 | 102 | 28

Características / especificaciones técnicas

• Modelo: COMBISTOP S1
• Rango de par: 0,5 Nm a 60 Nm
• 8 tamaños (01–08)
• Par nominal y par estático mínimo por tamaño: ver tabla técnica arriba
• Valores de potencia estándar por tamaño: ver tabla técnica arriba
• Diámetro y Ø máximo del cubo por tamaño: ver tabla técnica arriba
• Tensión estándar: 24 V (tensiones especiales bajo pedido)
• Opción de protección: anillo de fieltro contra aceite
• Adecuado para clima frío: versión CCV hasta -40 °C
• Resistencia a la temperatura: hasta la clase ISO H según VDE 0580
• Listo para montar con holgura regulada; opciones plug & play (cables listos para conectar disponibles)
• Certificados: 2.1 y 3.1 disponibles a solicitud
