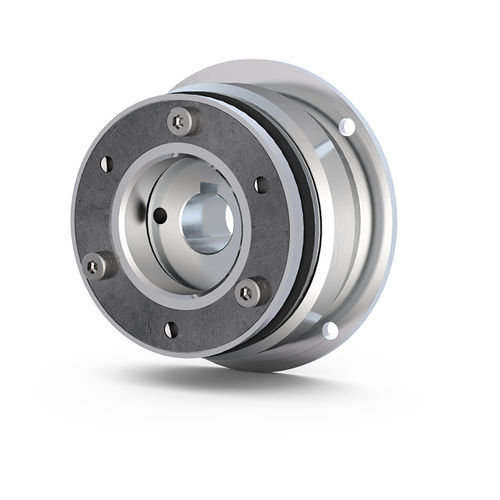

Embrague de fricción COMBIPERM PC

magnéticocon imán permanente

Resumen del producto
El COMBIPERM PC es un embrague de imán permanente que transmite par mediante acoplamiento por fricción en estado desenergizado. Permite transmitir pares elevados de forma fiable en espacios de instalación reducidos. La aplicación de una tensión libera la conexión por fricción al neutralizar la acción de los imanes permanentes. El rango de par abarca de 6 Nm a 120 Nm, con tamaños específicos desde 1,5 Nm hasta 120 Nm como se indica en la tabla técnica.

Puntos destacados

• 7 tamaños (03*, 05*, 06, 07, 08, 09, 10)
• Transmisión de par por acoplamiento por fricción (par transmitido en estado desenergizado)
• Clase de aislamiento ISO F según VDE 0580
• Diseñado para funcionamiento continuo (S1 / 100 % ciclo de servicio)
• Tensión estándar 24 V (tensiones especiales bajo petición)

Opciones

• Documentación VdS: disponible para aplicaciones que requieran documentación de seguridad verificada.
• Brida personalizada: el patrón de taladros y el hueco del asiento de cojinete pueden adaptarse a los requisitos del cliente.
• Certificación cCSAus: disponible bajo petición para mercados canadiense/estadounidense.
• Tensiones personalizadas: bobinas con tensiones no estándar fabricables bajo pedido.
• Montaje de conectores: cables listos para conectar con enchufes, contactos o terminales para facilitar la instalación.
• Certificados: certificado de fábrica 2.1 o certificado de ensayo 3.1 (DIN EN 10204), incluyendo resultados de pruebas específicas como ensayo de par, disponibles bajo petición.

Datos técnicos
Tamaño | Par nominal M2 [Nm] | Potencia estándar [W] | Diámetro [mm] | máx. Agujero rotor [mm] | máx. Agujero buje [mm]
03* | 1,5 | 13 | 54 | 10 | 10
05* | 3 | 10 | 65 | 15 | 15
06 | 6 | 18 | 80 | 20 | 18
07 | 12 | 24 | 100 | 25 | 22
08 | 24 | 28 | 125 | 30 | 30
09 | 50 | 35 | 150 | 35 | 35
10 | 120 | 80 | 190 | 50 | 45
Tensión estándar: 24 V | Tensión especial: bajo pedido | El par nominal se alcanza después del acondicionamiento de rodaje de las superficies de fricción.

Características / especificaciones técnicas

• Nombre del modelo: COMBIPERM PC
• Marca: KEB Automation KG
• Principio de funcionamiento: embrague de imán permanente con acoplamiento por fricción (par transmitido en estado desenergizado)
• Rango de par: 6 Nm a 120 Nm (la tabla muestra también tamaños desde 1,5 Nm)
• Tamaños disponibles: 03*, 05*, 06, 07, 08, 09, 10
• Potencia estándar (ejemplos por tamaño): 13 W (03*), 10 W (05*), 18 W (06), 24 W (07), 28 W (08), 35 W (09), 80 W (10)
• Diámetros (ejemplos): 54 mm (03*), 65 mm (05*), 80 mm (06), 100 mm (07), 125 mm (08), 150 mm (09), 190 mm (10)
• Agujeros de rotor máx. (ejemplos): 10 mm (03*), 15 mm (05*), 20 mm (06), 25 mm (07), 30 mm (08), 35 mm (09), 50 mm (10)
• Agujeros de buje máx. (ejemplos): 10 mm (03*), 15 mm (05*), 18 mm (06), 22 mm (07), 30 mm (08), 35 mm (09), 45 mm (10)
• Clase de aislamiento: ISO clase F (VDE 0580)
• Servicio: diseñado para funcionamiento continuo (S1 / 100 % ciclo de servicio)
• Tensión estándar: 24 V (tensiones especiales disponibles bajo pedido)
• Certificaciones / opciones: documentación VdS, cCSAus bajo pedido; bridas, bobinas y montaje de conectores personalizables; certificados de fábrica según DIN EN 10204 bajo petición
• Nota: los valores de par nominal se aplican tras el rodaje/condicionamiento de las parejas de fricción
