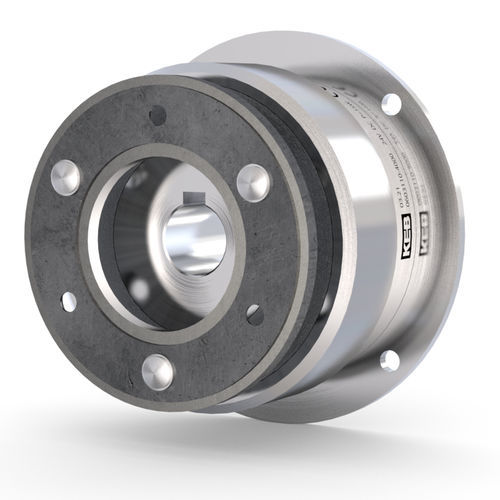

Embrague de fricción COMBINORM C

electromagnéticode montaje en bridacon adaptador

Descripción del producto
El embrague electromagnético COMBINORM C acciona al ser alimentado eléctricamente y permite un conmutado sencillo y controlado de funciones mecánicas. Está diseñado para posicionamiento fiable y transmisión de par en procesos indexados o sincronizados. Rango de par: 0,5 Nm a 1.250 Nm.

Puntos destacados

• 13 tamaños que cubren un amplio rango de par
• Tiempos de conmutación cortos para control preciso de ciclos
• Precisión de posicionamiento y fiabilidad operativa
• Diseñado para funcionamiento continuo (S1 / 100% de ciclo)
• Clase de aislamiento B según VDE 0580
• Amplio rango de temperatura y tensión de funcionamiento
• Par ajustable de forma continua
• Tensión estándar: 24 V (tensiones especiales bajo pedido)

Opciones

• Brida adaptada: Adaptación interna de la geometría de la brida, patrón de taladros, orificios pasantes, ranuras de montaje o asiento del cojinete.
• Certificación cCSAus: Certificación para mercados canadiense/estadounidense disponible bajo pedido.
• Montaje en brida: Imán montado en brida (p. ej. tapa de motor); rotor fijado al eje con anillos; armadura atornillada a piñón, polea o extremo de eje.
• Montaje en eje: Rotor fijado a un eje; parte magnética bloqueada contra giro mediante brida o abrazadera de par; armadura montada en la superficie de acoplamiento.
• Huso exterior: Armadura montada fuera de la carcasa del imán para facilitar la instalación.
• Sin buje: Versión axialmente más corta con armadura montada directamente sobre la superficie de acoplamiento.
• Tensiones personalizadas: Bobinados y tensiones especiales disponibles a pedido.
• Conectores personalizados: Suministro con cables listos para conectar, enchufes, contactos o terminales para simplificar el montaje.
• Certificados a pedido: Certificado de fábrica 2.1 o certificado de ensayo 3.1 (DIN EN 10204); 3.1 incluye resultados de tests específicos como ensayo de par.

Datos técnicos
Tamaño | Par nominal M2 [Nm] | Potencia estándar [W] | Diámetro [mm] | Ø máx. taladro rotor [mm] | Ø máx. taladro buje [mm]
01 | 0,5 | 6 | 39 | 6 | 6
02 | 0,75 | 6 | 45 | 8 | 8
03 | 1,5 | 8 | 54 | 10 | 10
05 | 3 | 10 | 65 | 17 | 15
06 | 7 | 15 | 80 | 20 | 18
07 | 15 | 20 | 100 | 25 | 22
08 | 30 | 28 | 125 | 30 | 30
09 | 65 | 35 | 150 | 35 | 35
10 | 130 | 50 | 190 | 50 | 45
11 | 250 | 68 | 230 | 65 | 60
12* | 500 | 85 | 290 | 80 | 70
13* | 750 | bajo pedido | 355 | 90 | 90
14* | 1250 | bajo pedido | 440 | bajo pedido | bajo pedido
Tensión estándar: 24 V | Tensión especial: bajo pedido | Par nominal alcanzado tras el rodaje de los elementos de fricción | * Soluciones de proyecto según cantidades

Características / especificaciones técnicas

• Brand: KEB Automation KG
• Modelo / serie: COMBINORM C
• Rango de par: 0,5 Nm – 1.250 Nm
• Tamaños: 13 (par y dimensiones dependientes del tamaño; tamaños grandes en solución de proyecto)
• Rango de potencia estándar: 6 W – 85 W (dependiente del tamaño)
• Tensión estándar: 24 V (tensiones especiales bajo pedido)
• Diseñado para funcionamiento continuo (S1 / 100% de ciclo)
• Clase de aislamiento: B según VDE 0580
• Tiempos de conmutación cortos y par ajustable continuamente
• Variantes de montaje: brida adaptada, montaje en brida, montaje en eje, buje exterior, sin buje
• Certificados y documentación: manual de instalación, datos eléctricos, declaraciones de conformidad; CSA/cCSAus posible
