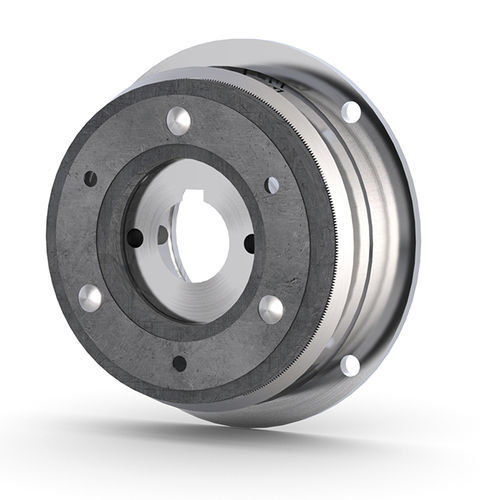

Embrague de dientes COMBINORM T

electromagnético

Descripción El COMBINORM T es un acoplamiento dentado accionado por corriente de servicio (accionamiento electromagnético) que engrana al aplicarse alimentación eléctrica. Transmite pares elevados en ambos sentidos de giro en un espacio compacto mediante una conexión positiva sin juego. El par se transmite por las caras de ataque de las estrías endurecidas. Rango de par: 21 Nm a 390 Nm.

Aspectos destacados

• 5 tamaños (06–10)
• Conexión positiva sin juego mediante estrías endurecidas
• Clase ISO B según VDE 0580
• Diseñado para funcionamiento S1 (ciclo de trabajo 100%)
• Amplio rango de temperatura y tensión
• Tensión estándar: 24 V

Opciones

• Brida adaptada — La brida estándar puede modificarse internamente para ajustarse a la instalación (geometría, patrón de taladros, orificios pasantes, distribución del círculo de pernos, ranuras de montaje, adición de asiento de rodamiento).
• Certificación cCSAus — Certificación para los mercados canadiense/estadounidense disponible bajo petición.
• Buza exterior — Armadura fijada en el eje fuera de la carcasa magnética para facilitar la instalación.
• Sin buje — Versión axialmente más corta en la que la armadura se monta directamente en la superficie de montaje (p. ej. piñón, polea o extremo de eje).
• Tensiones personalizadas — Voltajes de bobina modificados disponibles a petición en producción interna.
• Confección de conectores — Se pueden suministrar cables listos para conectar con enchufes, contactos o terminales para simplificar el montaje.
• Certificado 2.1 / certificado de ensayo 3.1 — Certificado de fábrica 2.1 o certificado de ensayo 3.1 (DIN EN 10204) con resultados de pruebas específicas (p. ej. prueba de par) disponible bajo petición.

Datos técnicos
Tamaño | Par nominal M2 [Nm] | Potencia estándar [W] | Diámetro [mm] | Ø máx. taladro rotor [mm] | Ø máx. taladro buje [mm]
06 | 21 | 15 | 80 | 18 | 18
07 | 45 | 20 | 100 | 22 | 22
08 | 90 | 28 | 125 | 30 | 30
09 | 195 | 35 | 150 | 35 | 35
10 | 390 | 50 | 190 | 45 | 45

Tensión estándar: 24 V | Tensiones especiales: bajo petición. El par nominal es alcanzable de inmediato.

Características / especificaciones técnicas

• Brand: KEB Automation KG
• Modelo: COMBINORM T
• Principio de funcionamiento: acoplamiento dentado accionado electromagnéticamente (acoplamiento por corriente de servicio)
• Rango de par: 21 Nm a 390 Nm
• Tamaños disponibles: 06, 07, 08, 09, 10
• Tensiones estándar: 24 V (tensiones especiales bajo petición)
• Potencia estándar (ejemplos por tamaño): 06 = 15 W, 07 = 20 W, 08 = 28 W, 09 = 35 W, 10 = 50 W
• Rango de diámetros (por tamaño): 80 mm a 190 mm
• Juego: conexión positiva sin juego mediante estrías endurecidas
• Ciclo de trabajo: diseñado para S1 / 100% de ciclo de trabajo
• Normas: clase ISO B según VDE 0580
