Freno de fricción COMBIPERM P1

electromagnéticopara servomotorsin corriente

Descripción

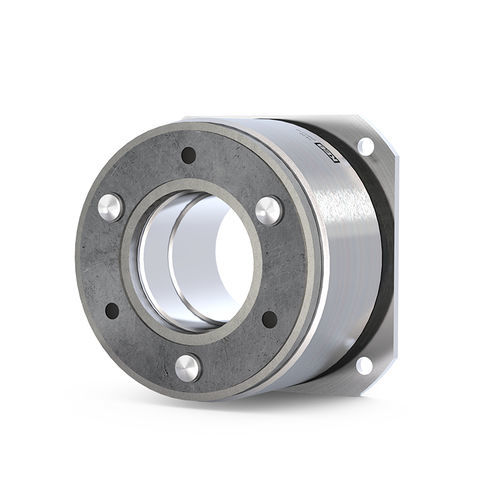

El COMBIPERM P1 es un freno de imán permanente con acoplamiento por fricción y funcionamiento sin holguras. En estado excitado el campo del imán permanente se anula y la pieza accionada gira sin par residual. En una parada de emergencia o ante un corte de alimentación el freno de seguridad actúa, frena y mantiene el accionamiento en posición. Los cortos tiempos de conmutación y el diseño compacto hacen que este freno sea adecuado para servomotores y aplicaciones médicas.

Puntos destacados

• 11 tamaños que cubren 0,1 Nm a 194 Nm de par nominal
• Sin holguras, acoplamiento por fricción
• Liberación sin par residual cuando está excitado
• Aislamiento clase F según VDE 0580
• Certificación cCSAus; opción VdS disponible
• Diseñado para funcionamiento continuo (S1 / 100 % de ciclo de trabajo)
• Hasta 10.000.000 ciclos de conmutación (estándar)
• Velocidad máxima hasta 10.000 rpm
• Tensión de bobina estándar 24 V (tensiones especiales bajo pedido)

Opciones / Variantes

• Aprobación VdS disponible
• Placa protectora de cable para proteger conexiones y cables del motor
• Anillo de fieltro para proteger el par de frenado contra fugas de aceite
• Conexión roscada trasera (Variante 300) para espacios de montaje reducidos
• Brida redonda (Variante 100)
• Brida rectangular (Variante 200)
• Tambor externo (Versión 30)
• Tambor en el imán (Versión 20)
• Sin tambor (Versión 10)
• Tensiones de bobina personalizadas bajo pedido
• Conectores personalizados o cable listo para conectar
• Certificado de fábrica 2.1 o certificado de ensayo 3.1 bajo pedido

Datos técnicos (tabla resumen)
Tamaño | Par nominal M2 [Nm] | Par estático mínimo a 120 °C M4min120 [Nm] | Potencia estándar [W] | diámetro máximo del cubo [mm]
0A | 0,15 | 0,1 | 3 | 3
01 | 0,5 | 0,3 | 8 | 6
02 | 1,4 | 0,8 | 10 | 8
03 | 2,7 | 1,8 | 11 | 12
04 | 3,5 | 2,8 | 11 | 12
05 | 6,1 | 4 | 12 | 15
06 | 12 | 8 | 18 | 18
07 | 24 | 15 | 24 | 25
08 | 49 | 32 | 26 | 30
09 | 96 | 65 | 40 | 40
10 | 194 | 115 | 50 | 50

Tensión estándar: 24 V | Tensión especial: a pedido. El par nominal se alcanza tras el acondicionamiento del roce entre las superficies de fricción.

Características / especificaciones técnicas

• Serie de modelo: COMBIPERM P1
• Rango de par: 0,1 Nm a 194 Nm
• Diseño sin holguras, por fricción
• Liberación sin par residual al estar excitado
• Adecuado para servomotores y aplicaciones médicas
• Velocidad máxima hasta 10.000 rpm
• Diseñado para funcionamiento continuo (S1 / 100 %)
• Durabilidad: hasta 10.000.000 ciclos de conmutación (estándar)
• Tensión de bobina estándar: 24 V (tensiones especiales bajo pedido)
• Clase de aislamiento: ISO clase F (VDE 0580)
• Certificaciones: cCSAus; opción VdS disponible; documentos de conformidad EU/UK/CSA disponibles
• Variantes mecánicas y de cubo múltiples
• Opciones de protección y accesorios de conexión: placa protectora de cables, anillo de fieltro, conectores/cables personalizados
