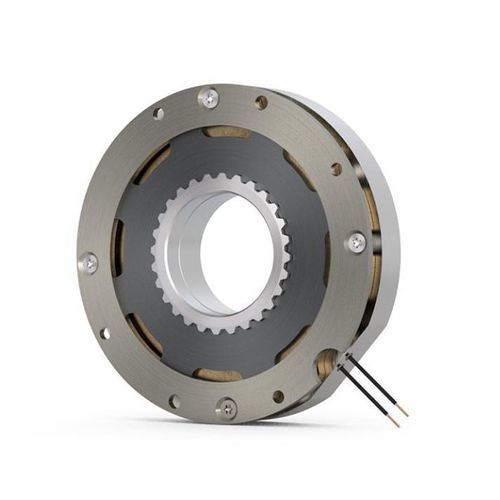

Freno de disco COMBISTOP S1 FLAT

de fricciónapriete por muellepara vehículos

Descripción del producto
El COMBISTOP S1 FLAT es un freno de retención aplicado por resorte en diseño plano, desarrollado para aplicaciones con espacio de instalación muy limitado, como AGV y sistemas robóticos. Su sistema de fricción patentado proporciona un par de frenado mayor que los frenos aplicados por resorte convencionales, convirtiendo la energía cinética en calor mediante la fricción entre el disco de fricción, el inducido y la brida. El rango de par actual es de 3,4 Nm a 10,8 Nm. El concepto plug & play y la holgura de aire lista para montaje permiten un montaje rápido y tiempos de puesta en servicio reducidos. El diseño prescinde de tierras raras y ofrece un rendimiento comparable al de los frenos de imán permanente, mejorando la independencia de materiales y la fiabilidad de la cadena de suministro.

Aspectos destacados

• Dos tamaños
• Sin tierras raras para máxima independencia de materiales
• Rango de par: 3,4 Nm - 10,8 Nm
• Temperatura ambiente: -40 °C a +80 °C
• Diseñado para funcionamiento S1 / ciclo de trabajo 100 %
• Alta energía de fricción admisible en paro de emergencia
• Par de frenado estable
• Entrada de cable integrada
• Hasta clase de aislamiento F según VDE 0580
• Tensión estándar: 24 V

Datos técnicos
Tamaño | Par nominal M2 [Nm] | Par estático mín. a 80 °C M4min80 [Nm] | Potencia estándar [W] | Diámetro [mm] | Diámetro máximo de cubo [mm]
769 | 3,4 | 2,1 | 42 | 63,5 | 22
770 | 10,8 | 6,5 | 36 | 94 | 34

Características / especificaciones técnicas

• Modelo: COMBISTOP S1 FLAT
• Marca: KEB Automation KG
• Rango de par: 3,4 Nm a 10,8 Nm (par nominal alcanzado tras el emparejamiento/condicionamiento de las superficies de fricción)
• Tamaños disponibles: 769 (3,4 Nm) y 770 (10,8 Nm) con pares estáticos mínimos correspondientes a 80 °C
• Potencia estándar: 42 W (tamaño 769) / 36 W (tamaño 770)
• Diámetros exteriores: 63,5 mm (tamaño 769) / 94 mm (tamaño 770)
• Diámetros máximos de cubo: 22 mm (tamaño 769) / 34 mm (tamaño 770)
• Rango de temperatura ambiente: -40 °C a +80 °C
• Diseñado para funcionamiento S1 / ciclo de trabajo 100 %
• Alta energía de fricción admisible en paro de emergencia y par de frenado estable
• Entrada de cable integrada; cables listos para conectar, conectores o terminales disponibles como opción
• Tensión estándar: 24 V; tensiones de bobina personalizadas a petición
• Sin tierras raras en el diseño (rendimiento comparable a frenos de imán permanente)
• Concepto plug & play y holgura de aire lista para montaje para puesta en servicio rápida
• Personalización: par de frenado modificado, tensiones personalizadas, tamaños personalizados, ensamblaje de conectores y certificados de fábrica/aceptación bajo demanda
