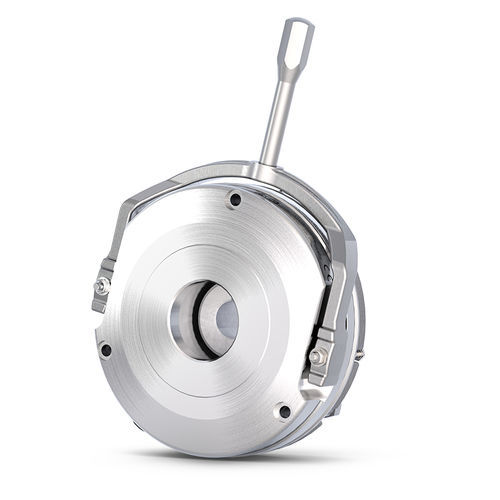

Freno de disco COMBISTOP 38

de fricciónde muelledesapriete manual

Resumen
El COMBISTOP 38 es un freno de resorte con corriente de cierre fabricado por KEB durante más de 50 años. Se utiliza como freno de servicio en aplicaciones dinámicas y como freno de retención con función de paro de emergencia en aplicaciones estáticas. El diseño modular permite configurar el freno según los requisitos del cliente en cuanto a par de frenado y opciones. Rango de par estándar: 2,5 Nm a 2 000 Nm.

Puntos destacados

• Diez tamaños (02–11)
• Listo para montar con espacio de aire ajustado
• Uso como freno de servicio o de retención con función de paro de emergencia
• Aislamiento hasta clase ISO H (VDE 0580)
• Certificado cCSAus
• Clase de protección hasta IP54 (con anillo protector contra polvo)
• Diseñado para funcionamiento S1 / ciclo de servicio 100 %
• Hasta siete millones de ciclos de conmutación como estándar
• Tensiones estándar: 24 / 105 / 180 / 205 V

Opciones y características

• Liberación manual: Liberador manual opcional para abrir el freno manualmente en situaciones sin alimentación o si el rotor está desgastado.
• Microinterruptor: A partir del tamaño 03 se puede montar un microinterruptor para supervisar la función o el desgaste; recomendado para motores con freno en polipastos controlados por variadores.
• Brida / disco de fricción: Brida o disco de fricción opcional para proporcionar una superficie de contrafricción adecuada si la placa de apoyo del motor no es suficiente.
• Anillo protector contra polvo: Anillo opcional para aumentar la protección IP en entornos polvorientos/húmedos y para protección contra contactos (IP54 bajo carcasa del motor, hasta IP44 en extremo abierto).
• Junta de eje / tapón de cierre: Junta de eje para ejes pasantes; tapón de cierre para aplicaciones sin eje.
• Diseño CCV: Disponible para entornos duros/fríos (temperaturas de servicio hasta −40 °C).
• Montaje de encoder / accesorios: Orificios roscados posteriores y patrones de taladro para montar encoders, ventiladores o sensores.
• Par de frenado: El par se puede aumentar o reducir según especificación del cliente en producción; tolerancia del par ±25 % tras el emparejamiento/rodaje de los elementos de fricción.
• Diseño plano / profundidad de instalación reducida: Carcasa y longitud total reducibles para requisitos de profundidad de instalación específicos; entregado listo para usar con ajustes calibrados.
• Tensiones personalizadas: Bobinas con tensiones a medida disponibles bajo pedido.
• Ensamblaje de conectores: Suministro opcional con cables listos para conectar, enchufes o terminales para simplificar el montaje.
• Certificados: Certificado de fábrica 2.1 y certificado de ensayo 3.1 (p. ej. resultados de prueba de par) disponibles bajo petición.

Datos técnicos (extracto)
Tamaño | Par reducido [Nm] | Par nominal M2 [Nm] | Par aumentado [Nm] máx | Potencia estándar [W] | Diámetro [mm] | Ø máx orificio rotor [mm]
02 | 3 | 6,5 | 10 | 25 | 85 | 15
03 | 4 | 13 | 20 | 30 | 102 | 20
04 | 8 | 25 | 40 | 30 | 127 | 25
05 | 15 | 45 | 65 | 48 | 147 | 30
06 | 33 | 90 | 120 | 62 | 164 | 35
07 | 65 | 130 | 200 | 65 | 190 | 45
08 | 75 | 200 | 300 | 75 | 218 | 60
09 | 120 | 330 | 500 | 80 | 253 | 60
10 | 165 | 665 | 1000 | 130 | 307 | 75
11 | 445 | 1335 | 2000 | 180 | 363 | 90

Tensiones estándar: 24 V, 105 V, 180 V, 205 V | Tensiones especiales: bajo pedido
Tolerancia del par de frenado ±25 % tras el emparejamiento/rodaje de los elementos de fricción
* Freno de retención con función de paro de emergencia

Aplicaciones
Áreas de aplicación típicas: manipulación de materiales (logística de almacén, grúas), energía eólica (pitch y yaw), tecnología médica, robótica y automatización, vehículos industriales y AGV.

Especificaciones técnicas

• Modelo: COMBISTOP 38
• Fabricante: KEB Automation KG
• Rango de par: 2,5 Nm – 2 000 Nm (según tamaño)
• Tamaños disponibles: 02 a 11
• Tensiones estándar: 24 V, 105 V, 180 V, 205 V (tensiones a medida bajo petición)
• Servicio: S1 / capacidad de ciclo de servicio 100 %
• Clase de protección: hasta IP54 (con anillo protector)
• Clase de aislamiento: hasta ISO clase H (VDE 0580)
• Ciclos de conmutación: hasta siete millones en estándar
• Tolerancia del par de frenado: ±25 % tras emparejamiento/rodaje
• Opciones: liberación manual, microinterruptor, brida/disco de fricción, anillo protector contra polvo, junta de eje, diseño CCV, montaje de encoder, tensiones personalizadas, ensamblaje de conectores
• Certificados disponibles bajo petición: certificado de fábrica 2.1 y certificado de ensayo 3.1 (DIN EN 10204)
